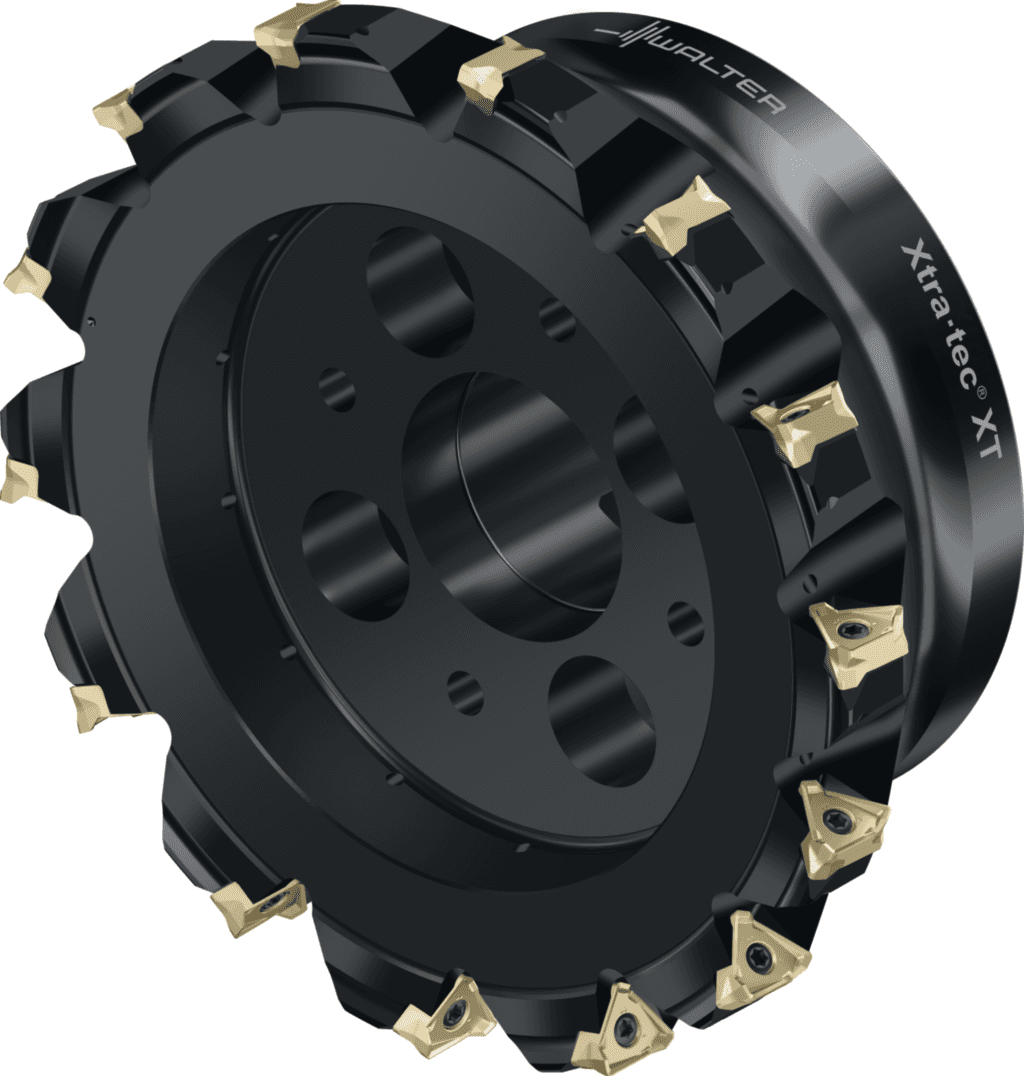

Frez kątowy M5137.152-B38-14-08

7 748.07 PLN

Walter

8584460

Frez kątowy M5137 • Xtra·tec ® XT • Otwór cylindryczny Zabierak poprzeczny DIN 138 • κ=90° • cal • TN .. 1605 .. • Dc=152mm • Z=14 6 krawędzie skrawające na płytce Narzędzie Kąt przystawienia 90°;Złącza: chwyt Weldon i oprawka nasadzana;Zakres średnic: 25–160 mm lub 1–6";2 podziałki zębów do różnych zastosowań;Frez kątowy z trójkątnymi, dwustronnymi płytkami skrawającymi Zastosowanie Obszary zastosowania: przemysł ogólno-maszynowy, przemysł lotniczy i astronautyczny, technika medyczna, elektronika, mechanika precyzyjna ;Frezowanie płaszczyzn i kątowe, skośne frezowanie wgłębne, obróbka kieszeni i frezowanie cyrkulacyjne;Główne zastosowanie: stal i żeliwo; zastosowanie dodatkowe: stale nierdzewne i materiały trudnoskrawalne Płytka Miękkotnąca; łatwa w obróbce geometria;Wersja matrycowa płytek skrawających zapewnia najwyższą efektywność (TNMU…);Wersja z pomocniczą krawędzią skrawającą Korzyści Szeroki zakres zastosowań dzięki innowacyjnej geometrii płytki skrawającej;Wysoki poziom bezpieczeństwa procesu dzięki stabilnym, dwustronnym płytkom skrawającym;Wysoka opłacalność ekonomiczna dzięki materiałom skrawającym Tiger·tec ® i 6 krawędziom skrawającym na płytkę skrawającą;Łatwy wybór narzędzia i niskie koszty materiałów skrawających;Szersze zastosowanie dzięki różnym promieniom naroża płytek skrawających TNMU

Średnica skrawania (D_c)

6 inch

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Wyjście środka chłodząco-smarującego (CXSC)

3

Pozostała ilość doszlifowania (OAL)

63 mm

Wstawić kod kształtu (SC)

T

Kąt padania (KAPR)

90 °

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Pozostała ilość doszlifowania (B5)

63 mm

Główne zastosowanie

P / K

Identyfikator obrazu (BLD)

2

Dostępność

Narzędzia niedostępne z magazynu.

Długość funkcjonalna (LF)

63 mm

Długość funkcjonalna (B71)

63 mm

Wersja oprawki, po stronie maszyny (C14)

3

Aplikacja dodatkowa

S / M

Jednostka akwizycji (CUB)

N

Dokładność po stronie maszyny (CUBPMS)

S

Rozmiar montażowy, po stronie maszyny (CZCMS)

1500

Rozmiar montażowy, po stronie maszyny (C2)

1500

Średnia oprawki, po stronie maszyny (C3)

38,1 mm

Średnica chwytu (d₁)

1,5 inch

Długość wspornika (OHX)

63 mm

Prędkość obrotowa, maks. (RPMX)

6100 1/min

Prędkość obrotowa, maks. (D6)

6100 1/min

Długość krawędzi skrawającej (L_c)

0,315 inch

Kodowanie siedziska płytowego (SSC)

16

średnica korpusu (BD)

mm

Długość krawędzi skrawającej, maks. (APMX)

8 mm

Strona maszyny typu forma (FMT)

INT

Głębokość skrawania (B2)

8 mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Rodzaj mocowania płytki skrawającej (G21)

S

Typ montażu, po stronie maszyny (C11)

FDA

Forma montażowa, po stronie maszyny (C12)

12

Norma (J1)

ISO6462

Oznaczenie kształtu, numer normy (J11)

A

Masa (ciężar) (WT)

4,01 kg

Masa (ciężar) (D7)

4,01 kg

Długość korpusu (LB)

63 mm

Kąt frezowania wgłębnego maks. (RMPX)

0,5 °

Liczba możliwości wykorzystania (NOI)

320

Liczba płytek skrawających, pozycja A (CICT (F))

14

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

14

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

14

Liczba efektywnych ostrzy, po stronie obwodu (F21)

14

Liczba efektywnych ostrzy, po stronie czołowej (F22)

14

Liczba płytek skrawających, pozycja A (G13)

14

Liczba zębów (Z)

14

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12S1500

Średnica łopaty 1 (średnica nominalna) (DC)

152,4 mm

Stosunek długości średnicy (ULDR)

0,68

Średnica łopaty 1 (średnica nominalna) (A1)

152,4 mm

Średnica drążenia, otwór ustalający (A5)

30,18 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12S1500

Szerokość skrawania maks. (CWX)

4,5 mm

Nazwa produktu (J22)

7372

Średnica ostrza 2 (DCX)

152,4 mm

Średnica ostrza 2 (A2)

152,4 mm

Liczba części tnących (CICT)

14

Number of inserts per mounting level (F24)

14

Maksymalny wysięg (l₄)

2,48 inch

Identyfikator obrazu (TSYC)

M5137-B2-08-INCH

średnica korpusu (A3)

149,9 mm

Średnica piasty (A4)

120 mm

Głębokość drążenia, otwór ustalający (B6)

22 mm

Kąt frezowania wgłębnego maks. (E4)

0,5 °

Głębokość zagłębienia, maks. (E5)

0,5 mm

Identyfikujący numer zamówienia (J21)

M5137.152-B38-14-08

Kodowanie złącza płytki skrawającej (J41)

WR$$TN1605**3R*****

Oznaczenie płytki skrawającej, poz. A (J42)

TNMU160508R-G57

Oznaczenie płytki skrawającej, poz. A (J45)

TNMU160508R-G57

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

14

Oznaczenie narzędzia (Oznaczenie)

M5137.152-B38-14-08

Możliwe płytki skrawające (Typ)

TNMU1605...

Ciężar (WT)

8,841 lbs
