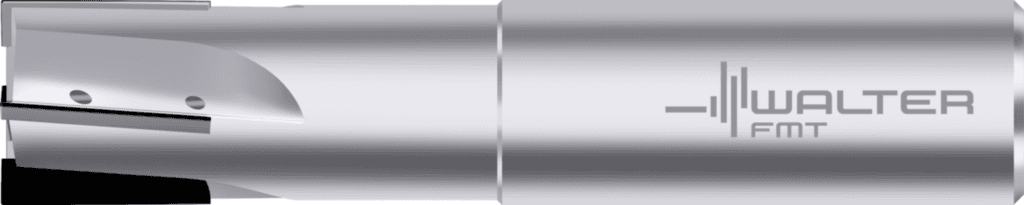

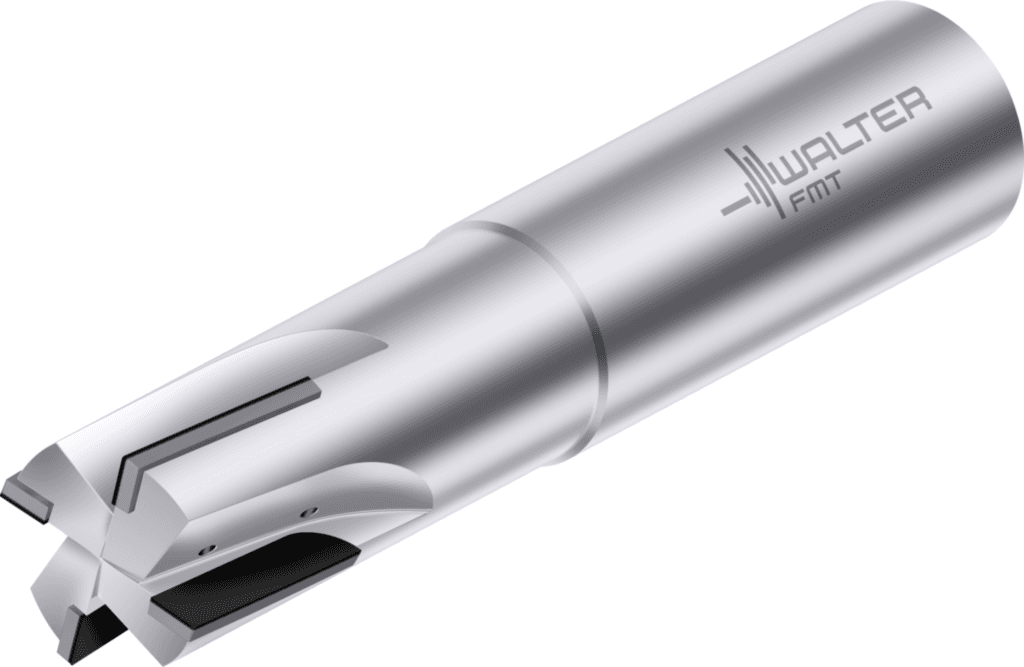

Frez kątowy PKD MP170-016A03B WDN20

3 634.56 PLN

Walter

8701017

Frez kątowy PKD MP170 • metryczny • kąt nachylenia linii śrubowej 4° • Chwyt pełnowęglikowy • WDN20 • Dc=16mm • R=0,2mm • Z=3 Chwyt pełnowęglikowy

Średnica skrawania (D_c)

16 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Jednostka akwizycji (CUB)

M

Wyjście środka chłodząco-smarującego (CXSC)

3

Długość trzonka (LS)

48 mm

Pozostała ilość doszlifowania (OAL)

90 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Wersja oprawki, po stronie maszyny (C14)

1

Długość wspornika (B3)

41 mm

Długość krawędzi skrawającej (L_c)

20 mm

Kąt padania (KAPR)

90 °

Długość użytkowa (l₄)

25 mm

Zastosowanie

Frezowanie

Długość trzonka (C4)

48 mm

Długość funkcjonalna (B71)

41 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

N

Pokrycie / powierzchnia (COATING)

PKD

Pokrycie / powierzchnia (H5)

PKD

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Średnica trzonka (d₁)

16 mm

Wersja narzędzia (BMC)

H

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Oznaczenie kształtu, numer normy (J11)

HA

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G1600h$06

Długość funkcjonalna (LF)

41 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-41 mm

Długość użytkowa (LU)

25 mm

Długość użytkowa (B4)

25 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Pozostała ilość doszlifowania (B5)

90 mm

Długość całkowita (l₁)

90 mm

Kierunek skręcania (FHH)

R

Ciężar (WT)

0,21 kg

Długość wspornika (OHX)

41 mm

Masa (ciężar) (WT)

0,212 kg

Masa (ciężar) (D7)

0,212 kg

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G1600h$06

Aplikacja dodatkowa

O

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Promień naroża (RE)

0,2 mm

Boczny kąt natarcia (E2)

0 °

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Łamacz wiórów, oznaczenie producenta (CBMD)

STRAI

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Średnica łopaty 1 (średnica nominalna) (DC)

16 mm

Średnica łopaty 1 (średnica nominalna) (A1)

16 mm

Kierunek skręcania (F3)

R

Długość krawędzi skrawającej, maks. (APMX)

20 mm

Długość krawędzi skrawającej, maks. (B2)

20 mm

Długość głowicy (B6)

41 mm

Kąt rozprysków wstecznych (GAMP)

4 °

Kąt rozprysków wstecznych (E3)

4 °

Boczny kąt natarcia (GAMF)

0 °

Oznaczenie materiału skrawającego producenta (GRADE)

WDN20

Oznaczenie materiału skrawającego producenta (H3)

WDN20

Norma (J1)

DIN6535

Średnica przewężenia (DN)

15 mm

Średnica przewężenia (A5)

15 mm

Kąt skrętu linii śrubowej (FHA)

4 °

Kąt skrętu linii śrubowej (F4)

4 °

Promień naroża (G1)

0,2 mm

Promień naroża (R)

0,2 mm

Długość korpusu (LB)

25 mm

Kąt frezowania wgłębnego maks. (RMPX)

1,5 °

Prędkość obrotowa, maks. (RPMX)

70000 1/min

Identyfikator obrazu (TSYC)

MP170-A

Stosunek długości średnicy (ULDR)

1,563

Prędkość obrotowa, maks. (D6)

70000 1/min

Kąt frezowania wgłębnego maks. (E4)

1,5 °

Identyfikujący numer zamówienia (J21)

MP170-016A03B WDN20

Oznaczenie narzędzia (Oznaczenie)

MP170-016A03B WDN20
