AH3022118-1/16

469.36 PLN

Walter

5543372

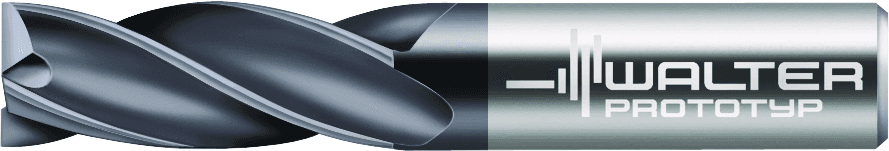

Frez kątowy VHM

Średnica skrawania (D_c)

0,063 inch

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Rozmiar montażowy, po stronie maszyny (C2)

250

Rozmiar montażowy, po stronie maszyny (CZCMS)

250

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (KAPR)

90 °

Zastosowanie

Frezowanie

Dostępność

PL tak, katalog nie

Masa (ciężar) (WT)

0,022 kg

Masa (ciężar) (D7)

0,022 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Identyfikator obrazu (BLD)

2

Wersja narzędzia (BMC)

H

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Pokrycie / powierzchnia (COATING)

TiAlN

Pokrycie / powierzchnia (H5)

TiAlN

Długość trzonka (LS)

56 mm

Długość trzonka (C4)

56 mm

Wersja oprawki, po stronie maszyny (C14)

2

Pozostała ilość doszlifowania (OAL)

50,8 mm

Pozostała ilość doszlifowania (B5)

50,8 mm

Średnia oprawki, po stronie maszyny (C3)

6,35 mm

Jednostka akwizycji (CUB)

N

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

30 °

Dokładność po stronie maszyny (CUBPMS)

R

Stosunek długości średnicy (ULDR)

2,999

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Długość funkcjonalna (LF)

50,8 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-50,8 mm

Długość funkcjonalna (B71)

50,8 mm

Aplikacja dodatkowa

M

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Liczba zębów (Z)

4

Łamacz wiórów, oznaczenie producenta (CBMD)

STRAI

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Kierunek skręcania (F3)

R

Norma (J1)

STANDARD

Boczny kąt natarcia (GAMF)

10,5 °

Boczny kąt natarcia (E2)

10,5 °

Długość krawędzi skrawającej, maks. (B2)

4,762 mm

Kąt rozprysków wstecznych (GAMP)

13,5 °

Kąt frezowania wgłębnego maks. (RMPX)

6 °

Kąt rozprysków wstecznych (E3)

13,5 °

Kąt frezowania wgłębnego maks. (E4)

6 °

Długość wspornika (LPR)

14,8 mm

Długość wspornika (B3)

14,8 mm

Kąt skrętu linii śrubowej (F4)

30 °

Długość krawędzi skrawającej, maks. (APMX)

4,762 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01R2500h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL01R2500h$06

Średnica łopaty 1 (średnica nominalna) (DC)

1,588 mm

Długość wspornika (OHX)

14,8 mm

Średnica łopaty 1 (średnica nominalna) (A1)

1,588 mm

Długość użytkowa (B4)

4,762 mm

Długość głowicy (B6)

14,8 mm

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

90 °

Oznaczenie materiału skrawającego producenta (GRADE)

TAX

Oznaczenie materiału skrawającego producenta (H3)

TAX

Średnica przewężenia (DN)

1,62 mm

Długość korpusu (LB)

7,564 mm

Długość użytkowa (LU)

4,762 mm

Identyfikator obrazu (TSYC)

AH3022118

Średnica przewężenia (A5)

1,62 mm

Długość szyjki (B9)

4,762

Identyfikujący numer zamówienia (J21)

AH3022118-1/16

Nazwa produktu (J22)

6555

Oznaczenie narzędzia (Oznaczenie)

AH3022118-1/16
