H3024148-18

2 990.67 PLN

Walter

5082056

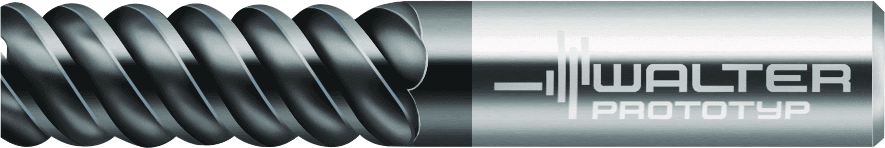

Frez kątowy VHM • Protostar ® • Chwyt DIN 6535 HA • metryczny • kąt nachylenia linii śrubowej 60° • TAX • Dc=18mm • Z=6

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Rozmiar montażowy, po stronie maszyny (C2)

180

Jednostka akwizycji (CUB)

M

Pozostała ilość doszlifowania (OAL)

92 mm

Długość trzonka (LS)

48 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

180

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Długość funkcjonalna (LF)

92 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-92 mm

Kąt padania (KAPR)

90 °

Zastosowanie

Frezowanie

Dostępność

PL tak, katalog nie

Długość trzonka (C4)

48 mm

Pozostała ilość doszlifowania (B5)

92 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja narzędzia (BMC)

H

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Oznaczenie kształtu, numer normy (J11)

HA

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

6

Dokładność po stronie maszyny (CUBPMS)

G

Średnia oprawki, po stronie maszyny (C3)

18 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G1800h$06

Pokrycie / powierzchnia (COATING)

TiAlN

Pokrycie / powierzchnia (H5)

TiAlN

Liczba zębów (Z)

6

Długość użytkowa (LU)

32 mm

Długość użytkowa (B4)

32 mm

Kierunek skręcania (FHH)

R

Długość wspornika (OHX)

44 mm

Długość wspornika (B3)

44 mm

Długość wspornika (LPR)

44 mm

Masa (ciężar) (WT)

0,302 kg

Masa (ciężar) (D7)

0,302 kg

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G1800h$06

Długość funkcjonalna (B71)

92 mm

Długość szyjki (B9)

32

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

6

Liczba efektywnych ostrzy, po stronie obwodu (F21)

6

Liczba efektywnych ostrzy, po stronie czołowej (F22)

6

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

mm

Łamacz wiórów, oznaczenie producenta (CBMD)

STRAI

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Średnica łopaty 1 (średnica nominalna) (DC)

18 mm

Średnica łopaty 1 (średnica nominalna) (A1)

18 mm

Kierunek skręcania (F3)

R

Kąt frezowania wgłębnego maks. (RMPX)

4 °

Kąt frezowania wgłębnego maks. (E4)

4 °

Długość głowicy (B6)

44 mm

Narożnik Szerokość ukosowania (CHW)

0,15 mm

Kąt rozprysków wstecznych (GAMP)

13,5 °

Kąt naroża kątownik ukośny (KCH)

45 °

Kąt rozprysków wstecznych (E3)

13,5 °

Narożnik Szerokość ukosowania (G2)

0,15 mm

Kąt naroża kątownik ukośny (G3)

45 °

Szerokość fazki naroża płytki (l₁₁)

0,15 mm

Długość krawędzi skrawającej, maks. (APMX)

32 mm

Długość krawędzi skrawającej, maks. (B2)

32 mm

Norma (J1)

DIN 6527 L

Boczny kąt natarcia (GAMF)

4 °

Stosunek długości średnicy (ULDR)

1,778

Boczny kąt natarcia (E2)

4 °

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

90 °

Kąt skrętu linii śrubowej (FHA)

60 °

Kąt skrętu linii śrubowej (F4)

60 °

Oznaczenie materiału skrawającego producenta (GRADE)

TAX

Oznaczenie materiału skrawającego producenta (H3)

TAX

Identyfikator obrazu (TSYC)

H3024148

Identyfikujący numer zamówienia (J21)

H3024148-18

Oznaczenie narzędzia (Oznaczenie)

H3024148-18
