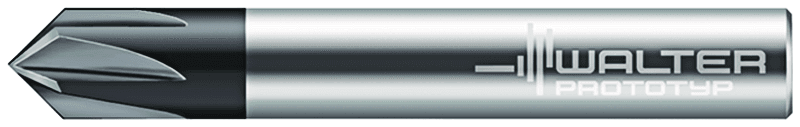

MC500-10.0A4L-WJ30TF

627.94 PLN

Walter

6959853

Frez VHM do fazowania 60°

Średnica skrawania (D_c)

1,5 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

100

Średnia oprawki, po stronie maszyny (C3)

10 mm

Średnica chwytu (d₁)

10 mm

Aplikacja dodatkowa

K / N / S / M

Zastosowanie

Frezowanie

Kąt padania (KAPR)

60 °

Kąt padania (E1)

60 °

Identyfikator obrazu (BLD)

3

Pozostała ilość doszlifowania (B5)

100 mm

Pozostała ilość doszlifowania (OAL)

100 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Średnica łopaty 1 (średnica nominalna) (DC)

1,5 mm

Długość całkowita (l₁)

100 mm

Długość trzonka (LS)

40 mm

Długość trzonka (C4)

40 mm

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

4

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Oznaczenie kształtu, numer normy (J11)

HA

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

100

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G1000h$06

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (FHH)

N

Masa (ciężar) (WT)

0,106 kg

Masa (ciężar) (D7)

0,106 kg

Pokrycie / powierzchnia (COATING)

TiAlN

Pokrycie / powierzchnia (H5)

TiAlN

Średnica ostrza 2 (DCX)

10 mm

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G1000h$06

Kąt rozprysków wstecznych (E3)

0 °

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

4

Liczba efektywnych ostrzy, po stronie obwodu (F21)

4

Liczba efektywnych ostrzy, po stronie czołowej (F22)

4

Liczba zębów (Z)

4

Łamacz wiórów, oznaczenie producenta (CBMD)

STRAI

Boczny kąt natarcia (GAMF)

1 °

Kąt rozprysków wstecznych (GAMP)

0 °

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Boczny kąt natarcia (E2)

1 °

Kierunek skręcania (F3)

N

Kąt skrętu linii śrubowej (F4)

0 °

Proces obróbki (J8)

FPR

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Średnica ostrza 2 (A2)

10 mm

Maks. średnica skrawania (D_a)

10 mm

Nazwa produktu (J22)

839

Średnica łopaty 1 (średnica nominalna) (A1)

1,5 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WJ30TF

Oznaczenie materiału skrawającego producenta (H3)

WJ30TF

Norma (J1)

PWZ-NORM L

Długość krawędzi skrawającej, maks. (APMX)

7,35 mm

Długość krawędzi skrawającej, maks. (B2)

7,35 mm

Długość wspornika (OHX)

58,7 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-98,7 mm

Długość wspornika (B3)

58,7 mm

Długość użytkowa (B4)

7,35 mm

Długość krawędzi skrawającej (L_c)

7,35 mm

Maksymalny wysięg (l₄)

58,7 mm

Długość funkcjonalna (LF)

98,7 mm

Identyfikator obrazu (TSYC)

MC500-A-L

Długość funkcjonalna (B71)

98,7 mm

Identyfikujący numer zamówienia (J21)

MC500-10.0A4L-WJ30TF

Oznaczenie narzędzia (Oznaczenie)

MC500-10.0A4L-WJ30TF
