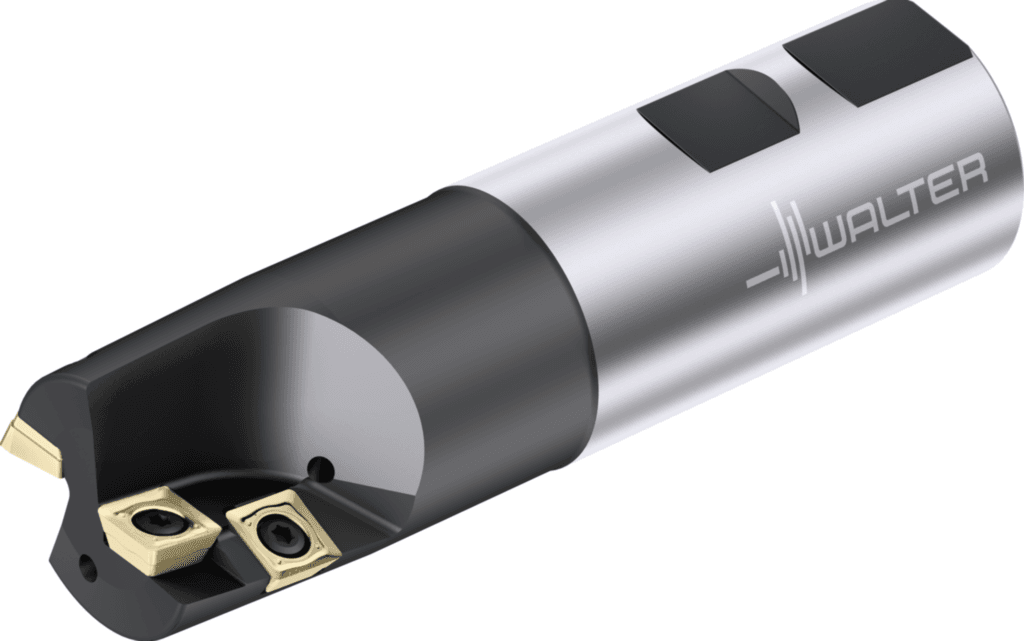

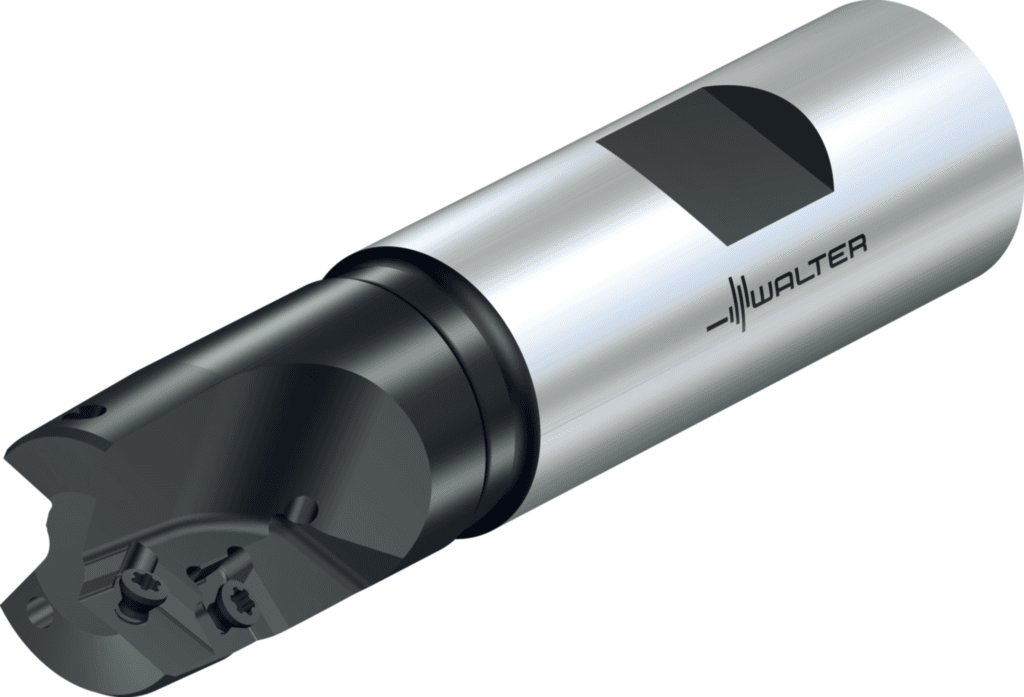

M4792-020-W20-01-13

1 803.98 PLN

Walter

6822366

Frez wiercący

Średnica skrawania (D_c)

20 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (H22)

3

Jednostka akwizycji (CUB)

M

Wyjście środka chłodząco-smarującego (CXSC)

3

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Liczba części tnących (CICT)

1

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

1

Wersja oprawki, po stronie maszyny (C14)

1

Kąt padania (KAPR)

90 °

Wstawić kod kształtu (SC)

S

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Liczba efektywnych ostrzy, po stronie obwodu (F21)

1

Prędkość obrotowa, maks. (D6)

12000 1/min

Liczba efektywnych ostrzy, po stronie czołowej (F22)

1

Główne zastosowanie

P / K / M / S

Długość użytkowa (LU)

34 mm

Długość użytkowa (B4)

34 mm

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Dokładność po stronie maszyny (CUBPMS)

G

Masa (ciężar) (WT)

0,171 kg

Masa (ciężar) (D7)

0,171 kg

Rozmiar montażowy, po stronie maszyny (CZCMS)

200

Długość trzonka (LS)

50 mm

Rozmiar montażowy, po stronie maszyny (C2)

200

Średnia oprawki, po stronie maszyny (C3)

20 mm

Długość trzonka (C4)

50 mm

Średnica chwytu (d₁)

20 mm

Długość wspornika (B3)

34 mm

Długość funkcjonalna (LF)

60 mm

Pozostała ilość doszlifowania (OAL)

85 mm

Pozostała ilość doszlifowania (B5)

85 mm

Długość całkowita (l₁)

85 mm

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

1

Liczba płytek skrawających - strona obwodowa (Ilość płytek skraw.)

1 EA

Prędkość obrotowa, maks. (RPMX)

12000 1/min

Długość mocowania (LSC)

50 mm

Ciężar (WT)

0,17 kg

Długość wspornika (OHX)

34 mm

Maksymalny wysięg (l₄)

34 mm

Identyfikator obrazu (BLD)

6

średnica korpusu (BD)

mm

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Rodzaj mocowania płytki skrawającej (G21)

S

Forma montażowa, po stronie maszyny (C12)

10

Norma (J1)

ISO3338-2

Oznaczenie kształtu, numer normy (J11)

WE

Liczba płytek skrawających, pozycja A (CICT (F))

2

Liczba płytek skrawających, pozycja A (G13)

2

Number of insert mounting levels (F23)

2

Szerokość skrawania maks. (CWX)

9,5 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL10G2000h$06

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

1

Kodowanie złącza, po stronie maszyny (J6)

ZYL10G2000h$06

Liczba zębów (Z)

1

Number of inserts per mounting level (F24)

1

Długość korpusu (LB)

33,5 mm

Głębokość zagłębienia, maks. (E5)

0,5 mm

Liczba możliwości wykorzystania (NOI)

160

Średnica łopaty 1 (średnica nominalna) (DC)

19,9 mm

Możliwe płytki skrawające (Typ)

SDM . 06T204 / LDM . 08T204R

średnica korpusu (A3)

19,1 mm

Kąt frezowania wgłębnego maks. (RMPX)

25 °

Kąt frezowania wgłębnego maks. (E4)

25 °

Kodowanie złącza płytki skrawającej (J41)

WR$$LD08T2043R***04

Kodowanie złącza płytki skrawającej (J51)

WR$$SD06T2043R***04

Liczba płytek skrawających, pozycja B (CICT (S))

1

Długość głowicy (B6)

33,5 mm

Typ frezu (D11)

H

Liczba płytek skrawających, pozycja B (G15)

1

Cutting item type count (G22)

3

Nazwa produktu (J22)

5182

Długość krawędzi skrawającej, maks. (APMX)

13,3 mm

Długość krawędzi skrawającej, maks. (B2)

13,3 mm

Identyfikator obrazu (TSYC)

M4792-W

Długość krawędzi skrawającej (L_c)

13,3 mm

Średnica ostrza 2 (DCX)

19,9 mm

Średnica łopaty 1 (średnica nominalna) (A1)

19,9 mm

Identyfikujący numer zamówienia (J21)

M4792-020-W20-01-13

Oznaczenie narzędzia (Oznaczenie)

M4792-020-W20-01-13
