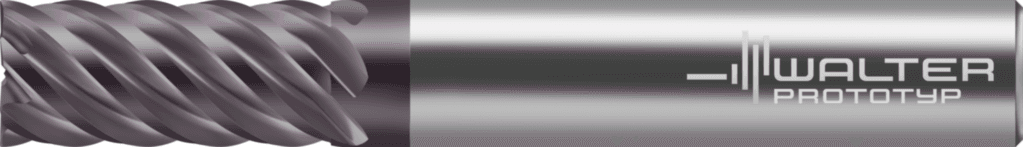

MC128-16.0A6B-WJ30TF

1 474.04 PLN

Walter

7872778

Frezy do naroży VHM

Średnica skrawania (D_c)

16 mm

Dostępność

Standardowe narzędzia w magazynie

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Jednostka akwizycji (CUB)

M

Pozostała ilość doszlifowania (OAL)

92 mm

Długość trzonka (LS)

48 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Długość funkcjonalna (LF)

92 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-92 mm

Aplikacja dodatkowa

K / S / M

Kąt padania (KAPR)

90 °

Zastosowanie

Frezowanie

Długość trzonka (C4)

48 mm

Pozostała ilość doszlifowania (B5)

92 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Średnica trzonka (d₁)

16 mm

Wersja narzędzia (BMC)

H

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Oznaczenie kształtu, numer normy (J11)

HA

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

6

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G1600h$06

Pokrycie / powierzchnia (COATING)

TiAlN

Pokrycie / powierzchnia (H5)

TiAlN

Liczba zębów (Z)

6

Długość użytkowa (LU)

32 mm

Długość użytkowa (B4)

32 mm

Kierunek skręcania (FHH)

R

Stosunek długości średnicy (ULDR)

2

Długość wspornika (OHX)

44 mm

Długość wspornika (B3)

44 mm

Długość wspornika (LPR)

44 mm

Długość krawędzi skrawającej (L_c)

32 mm

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G1600h$06

Długość całkowita (l₁)

92 mm

Masa (ciężar) (WT)

0,236 kg

Masa (ciężar) (D7)

0,236 kg

Długość funkcjonalna (B71)

92 mm

Długość szyjki (B9)

32

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

6

Liczba efektywnych ostrzy, po stronie obwodu (F21)

6

Liczba efektywnych ostrzy, po stronie czołowej (F22)

6

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

mm

Łamacz wiórów, oznaczenie producenta (CBMD)

STRAI

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Średnica łopaty 1 (średnica nominalna) (DC)

16 mm

Średnica łopaty 1 (średnica nominalna) (A1)

16 mm

Kierunek skręcania (F3)

R

Kąt frezowania wgłębnego maks. (RMPX)

4 °

Kąt frezowania wgłębnego maks. (E4)

4 °

Długość głowicy (B6)

44 mm

Długość użytkowa (l₄)

44 mm

Boczny kąt natarcia (GAMF)

10,5 °

Boczny kąt natarcia (E2)

10,5 °

Kąt skrętu linii śrubowej (FHA)

50 °

Kąt skrętu linii śrubowej (F4)

50 °

Narożnik Szerokość ukosowania (CHW)

0,15 mm

Kąt rozprysków wstecznych (GAMP)

13,5 °

Kąt naroża kątownik ukośny (KCH)

45 °

Kąt rozprysków wstecznych (E3)

13,5 °

Narożnik Szerokość ukosowania (G2)

0,15 mm

Kąt naroża kątownik ukośny (G3)

45 °

Szerokość fazki naroża płytki (l₁₁)

0,15 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WJ30TF

Oznaczenie materiału skrawającego producenta (H3)

WJ30TF

Długość krawędzi skrawającej, maks. (APMX)

32 mm

Długość krawędzi skrawającej, maks. (B2)

32 mm

Norma (J1)

DIN 6527 L

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

90 °

Identyfikator obrazu (TSYC)

MC128-A-B

Identyfikujący numer zamówienia (J21)

MC128-16.0A6B-WJ30TF

Oznaczenie narzędzia (Oznaczenie)

MC128-16.0A6B-WJ30TF
