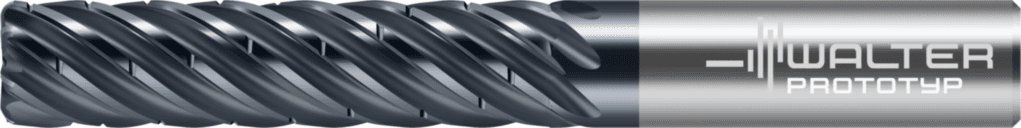

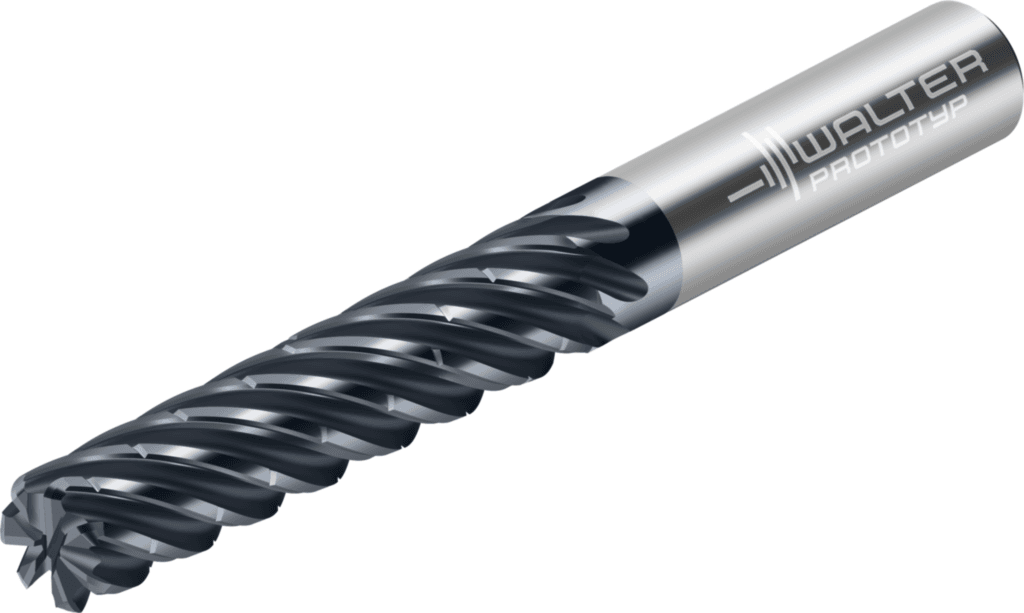

MD173.19.1A7X076K-WJ30EN

4 368.92 PLN

Walter

8203553

Frezy do naroży VHM MD173

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Masa (ciężar) (WT)

0,52 kg

Masa (ciężar) (D7)

0,52 kg

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Kąt padania (KAPR)

90 °

Zastosowanie

Frezowanie

Aplikacja dodatkowa

P / M

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Identyfikator obrazu (BLD)

2

Wersja narzędzia (BMC)

H

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Rozmiar montażowy, po stronie maszyny (C2)

750

Średnia oprawki, po stronie maszyny (C3)

19,05 mm

Średnica trzonka (d₁)

0,75 inch

Wersja oprawki, po stronie maszyny (C14)

2

Jednostka akwizycji (CUB)

N

Kierunek skręcania (FHH)

R

Dokładność po stronie maszyny (CUBPMS)

R

Rozmiar montażowy, po stronie maszyny (CZCMS)

750

Ciśnienie czynnika chłodzącego (CP)

0 MPa

Kąt skrętu linii śrubowej (FHA)

38 °

Proces obróbki (J8)

FPL

Pozostała ilość doszlifowania (B5)

152,4 mm

Pozostała ilość doszlifowania (OAL)

152,4 mm

średnica korpusu (BD)

mm

Główne zastosowanie

S

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

7

Liczba efektywnych ostrzy, po stronie obwodu (F21)

7

Liczba efektywnych ostrzy, po stronie czołowej (F22)

7

Długość funkcjonalna (LF)

152,4 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-152,4 mm

Długość całkowita (l₁)

6 inch

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Średnica łopaty 1 (średnica nominalna) (DC)

19,05 mm

Średnica łopaty 1 (średnica nominalna) (A1)

19,05 mm

Kierunek skręcania (F3)

R

Pokrycie / powierzchnia (COATING)

nACRo

podziałka nierównomierna (CPDF)

1

Boczny kąt natarcia (GAMF)

7,5 °

Kąt rozprysków wstecznych (GAMP)

5 °

Oznaczenie materiału skrawającego producenta (GRADE)

WJ30EN

Kąt frezowania wgłębnego maks. (RMPX)

4 °

Boczny kąt natarcia (E2)

7,5 °

Kąt rozprysków wstecznych (E3)

5 °

Kąt frezowania wgłębnego maks. (E4)

4 °

Kąt skrętu linii śrubowej (F4)

38 °

Oznaczenie materiału skrawającego producenta (H3)

WJ30EN

Pokrycie / powierzchnia (H5)

nACRo

Liczba zębów (Z)

7

Promień (R)

0,03 inch

Przerwa w krawędzi skrawającej (IEP)

1

Stosunek długości średnicy (ULDR)

4,333

Norma (J1)

PWZ-NORM XL

Łamacz wiórów, oznaczenie producenta (CBMD)

NS

Nazwa produktu (J22)

7951

Promień naroża (RE)

0,762 mm

Promień naroża (G1)

0,762 mm

Średnica przewężenia (D_c)

0,75 inch / 3

Długość krawędzi skrawającej, maks. (APMX)

82,55 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01R7500h$06

Długość użytkowa (LU)

82,55 mm

Długość wspornika (OHX)

100,8 mm

Identyfikator obrazu (TSYC)

MD173.A-R

Długość krawędzi skrawającej, maks. (B2)

82,55 mm

Długość wspornika (B3)

100,8 mm

Długość użytkowa (B4)

82,55 mm

Długość głowicy (B6)

100,8 mm

Długość funkcjonalna (B71)

152,4 mm

Długość szyjki (B9)

82,55

Identyfikujący numer zamówienia (J21)

MD173.19.1A7X076K-WJ30EN

Kodowanie złącza, po stronie maszyny (J6)

ZYL01R7500h$06

Długość krawędzi skrawającej (L_c)

3,25 inch

Długość użytkowa (l₄)

3,969 inch

Oznaczenie narzędzia (Oznaczenie)

MD173.19.1A7X076K-WJ30EN
