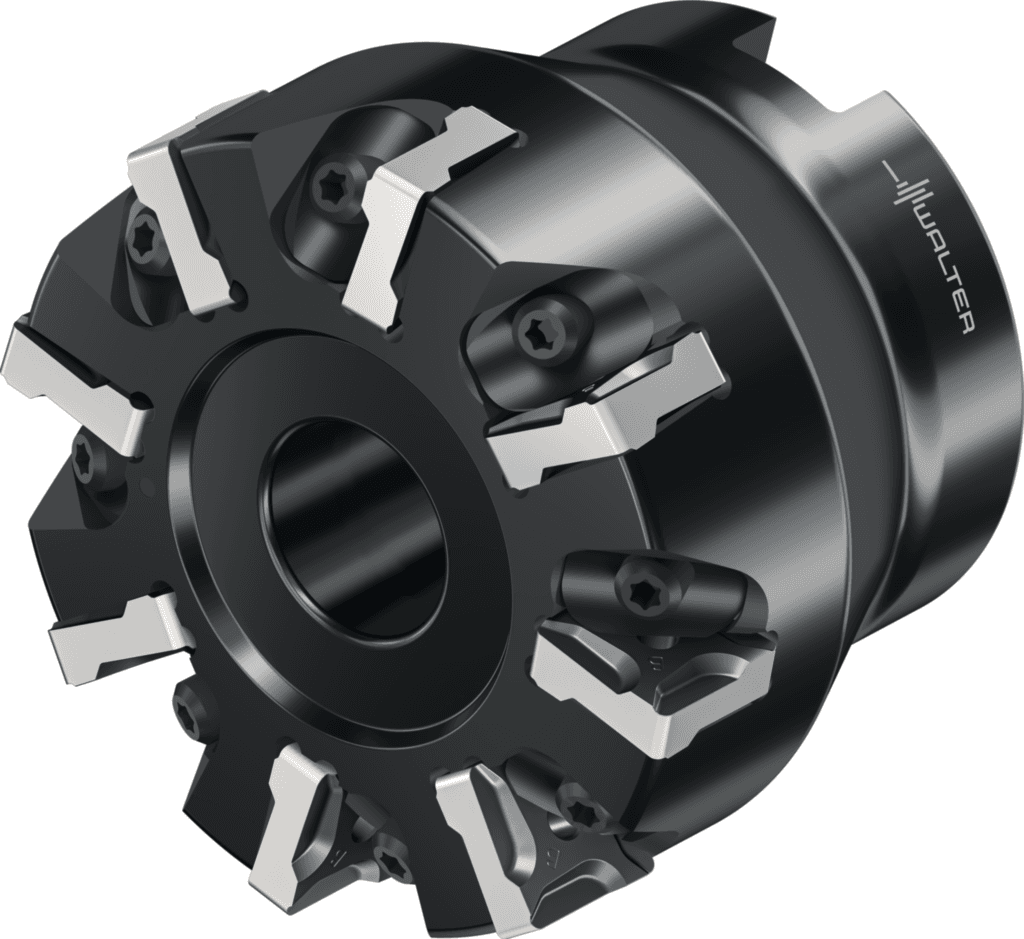

M2136-063-B22-08-06

5 683.34 PLN

Walter

7038943

Frezy wielozębne

Średnica skrawania (D_c)

63 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Rozmiar montażowy, po stronie maszyny (C2)

220

Jednostka akwizycji (CUB)

M

Prędkość obrotowa, maks. (RPMX)

10000 1/min

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Norma (J1)

-

Kodowanie siedziska płytowego (SSC)

12

Kąt padania (KAPR)

90 °

Wstawić kod kształtu (SC)

S

Kąt padania (E1)

90 °

Zastosowanie

Frezowanie

Prędkość obrotowa, maks. (D6)

10000 1/min

Ciężar (WT)

0,7 kg

Średnia oprawki, po stronie maszyny (C3)

22 mm

Średnica chwytu (d₁)

22 mm

Długość funkcjonalna (B71)

50 mm

Główne zastosowanie

K

Identyfikator obrazu (BLD)

2

Dokładność po stronie maszyny (CUBPMS)

G

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

8

Długość funkcjonalna (LF)

50 mm

Pozostała ilość doszlifowania (OAL)

50 mm

Pozostała ilość doszlifowania (B5)

50 mm

Średnica łopaty 1 (średnica nominalna) (DC)

63 mm

Średnica ostrza 2 (DCX)

63 mm

Masa (ciężar) (WT)

0,704 kg

Masa (ciężar) (D7)

0,704 kg

Długość wspornika (OHX)

50 mm

Maksymalny wysięg (l₄)

50 mm

Proces obróbki (J8)

FPL

średnica korpusu (BD)

mm

Strona maszyny typu forma (FMT)

INT

Liczba możliwości wykorzystania (NOI)

600

Boczny kąt natarcia (E2)

0 °

Kąt rozprysków wstecznych (E3)

0 °

Number of insert mounting levels (F23)

1

Cutting item type count (G22)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-88

Liczba części tnących (CICT)

8

Liczba płytek skrawających, pozycja A (CICT (F))

8

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

8

Typ montażu, po stronie maszyny (C11)

FDA

Liczba efektywnych ostrzy, po stronie obwodu (F21)

8

Liczba efektywnych ostrzy, po stronie czołowej (F22)

8

Number of inserts per mounting level (F24)

8

Liczba płytek skrawających, pozycja A (G13)

8

Forma montażowa, po stronie maszyny (C12)

12

Średnica piasty (A4)

48 mm

Długość korpusu (LB)

50 mm

Kąt frezowania wgłębnego maks. (RMPX)

0 °

Kąt frezowania wgłębnego maks. (E4)

0 °

Kodowanie złącza, po stronie maszyny (CCMS)

FDA12G2200

Średnica łopaty 1 (średnica nominalna) (A1)

63 mm

Średnica ostrza 2 (A2)

63 mm

Kodowanie złącza, po stronie maszyny (J6)

FDA12G2200

Długość krawędzi skrawającej, maks. (APMX)

6,5 mm

Głębokość skrawania (B2)

6,5 mm

Długość krawędzi skrawającej (L_c)

6,5 mm

Liczba zębów (Z)

8

Liczba płytek skrawających - strona czołowa (Ilość płytek skraw.)

8

Identyfikator obrazu (TSYC)

M2136-B1 METRISCH

Promień płytki kształtowej pozycji A (G14)

0,794 mm

Rodzaj mocowania płytki skrawającej (G21)

D

Nazwa produktu (J22)

6471

Kodowanie złącza płytki skrawającej (J41)

WR$$SN1204**2R*PN**

Oznaczenie płytki skrawającej, poz. A (J42)

SNMG 12 04 08

Oznaczenie płytki skrawającej, poz. A (J45)

SNMG 12 04 08

Możliwe płytki skrawające (Typ)

SNEF120408R; SNEX1204PN ..

Stosunek długości średnicy (ULDR)

0,103

średnica korpusu (A3)

61,47 mm

Identyfikujący numer zamówienia (J21)

M2136-063-B22-08-06

Oznaczenie narzędzia (Oznaczenie)

M2136-063-B22-08-06
