8701080

1 369.14 PLN

Walter

8701080

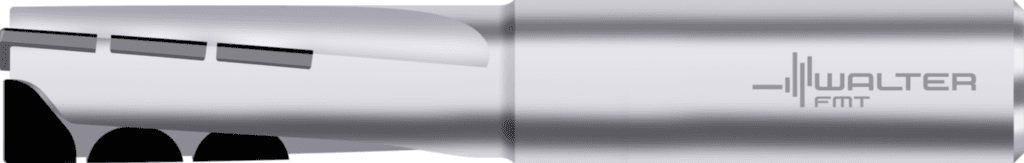

Wiertło D10,8 ADO-3D

Średnica skrawania (D_c)

25 mm

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kierunek skrawania (HAND)

R

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Rozmiar montażowy, po stronie maszyny (C2)

250

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

250

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Długość krawędzi skrawającej (L_c)

30 mm

Kąt padania (KAPR)

90 °

Zastosowanie

Frezowanie

Długość funkcjonalna (B71)

100 mm

Ciężar (WT)

0,6 kg

Pozostała ilość doszlifowania (B5)

100 mm

Pozostała ilość doszlifowania (OAL)

100 mm

Średnia oprawki, po stronie maszyny (C3)

25 mm

Masa (ciężar) (WT)

0,6 kg

Masa (ciężar) (D7)

0,6 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Proces obróbki (J8)

BVB

Identyfikator obrazu (BLD)

2

Główne zastosowanie

N

Pokrycie / powierzchnia (COATING)

PKD

Pokrycie / powierzchnia (H5)

PKD

Liczba efektywnych ostrzy, po stronie obwodu (ZEFP)

3

Długość całkowita (l₁)

100 mm

Wersja narzędzia (BMC)

H

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h6

Wersja narzędzia (H4)

H

Oznaczenie kształtu, numer normy (J11)

HA

Długość funkcjonalna (LF)

100 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-100 mm

Dokładność po stronie maszyny (CUBPMS)

G

Długość trzonka (LS)

56 mm

Długość trzonka (C4)

56 mm

Średnica trzonka (d₁)

25 mm

Liczba efektywnych ostrzy, po stronie czołowej (ZEFF)

3

Liczba zębów (Z)

3

Średnica łopaty 1 (średnica nominalna) (DC)

25 mm

Kierunek skręcania (FHH)

R

Długość wspornika (OHX)

44 mm

Długość wspornika (B3)

44 mm

Kodowanie złącza, po stronie maszyny (CCMS)

ZYL01G2500h$06

Kodowanie złącza, po stronie maszyny (J6)

ZYL01G2500h$06

Aplikacja dodatkowa

O

średnica korpusu (BD)

mm

Promień naroża (RE)

0,4 mm

Boczny kąt natarcia (E2)

0 °

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

mm

Liczba efektywnych ostrzy, po stronie obwodu (F21)

3

Liczba efektywnych ostrzy, po stronie czołowej (F22)

3

Długość krawędzi skrawającej, maks. (APMX)

30 mm

Długość krawędzi skrawającej, maks. (B2)

30 mm

Średnica łopaty 1 (średnica nominalna) (A1)

25 mm

Łamacz wiórów, oznaczenie producenta (CBMD)

STRAI

Prędkość obrotowa, maks. (RPMX)

80000 1/min

Prędkość obrotowa, maks. (D6)

80000 1/min

Numer normy cechy rzeczowej (NSM)

DIN4000-82

Kierunek skręcania (F3)

R

Kąt rozprysków wstecznych (GAMP)

5 °

Kąt rozprysków wstecznych (E3)

5 °

Stosunek długości średnicy (ULDR)

1,2

Długość głowicy (B6)

44 mm

Średnica przewężenia (DN)

24 mm

Kąt skrętu linii śrubowej (FHA)

5 °

Boczny kąt natarcia (GAMF)

0 °

Oznaczenie materiału skrawającego producenta (GRADE)

WDN20

Średnica przewężenia (A5)

24 mm

Kąt skrętu linii śrubowej (F4)

5 °

Oznaczenie materiału skrawającego producenta (H3)

WDN20

Norma (J1)

DIN6535

Przerwa w krawędzi skrawającej (IEP)

1

Długość korpusu (LB)

41,5 mm

Długość użytkowa (LU)

41,5 mm

Kąt frezowania wgłębnego maks. (RMPX)

89 °

Identyfikator obrazu (TSYC)

MP271-A

Długość użytkowa (B4)

41,5 mm

Kąt frezowania wgłębnego maks. (E4)

89 °

Promień naroża (G1)

0,4 mm

Identyfikujący numer zamówienia (J21)

MP271-025A03S WDN20

Nazwa produktu (J22)

8600

Długość użytkowa (l₄)

41,5 mm

Oznaczenie narzędzia (Oznaczenie)

MP271-025A03S WDN20

Promień naroża (R)

0,4 mm
