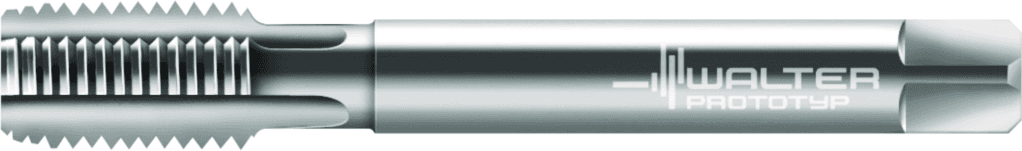

20361-M30

1 351.66 PLN

Walter

5076341

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Rozmiar montażowy, po stronie maszyny (C2)

220

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

220

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

K / O

Pozostała ilość doszlifowania (OAL)

180 mm

Średnia oprawki, po stronie maszyny (C3)

22 mm

Średnica chwytu (d₁)

22 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Główne zastosowanie

N

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Dokładność po stronie maszyny (CUBPMS)

G

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (FHH)

N

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Długość trzonka (LS)

42 mm

Długość trzonka (C4)

42 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

65 mm

Długość użytkowa (LU)

115 mm

Długość funkcjonalna (LF)

180 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-180 mm

Długość rowka do mocowania (LCF)

78 mm

Masa (ciężar) (D7)

0,506 kg

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Liczba rowków (N)

4

Norma (STDNO)

DIN 376

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Masa (ciężar) (WT)

kg

Stosunek długości średnicy (ULDR)

1

Skok gwintu (TP)

3,5 mm

Pozostała ilość doszlifowania (B3)

180 mm

Długość użytkowa (l₁)

180 mm

Średnica przewężenia (DN)

21,7 mm

Średnica znamionowa gwintu, metryczna (TD)

30 mm

Średnica znamionowa gwintu, metryczna (A21)

30 mm

Średnica przewężenia (A9)

21,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G2200h$09

Długość kwadratowy (l₉)

21 mm

Szerokość mocowania (Szerokość mocowania)

18 mm

Długość gwintu (THL)

42 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 30

Skok gwintu (A3)

3,5 mm

Średnica nakroju (A6)

26,33 mm

Długość gwintu (B1)

42 mm

Długość rowka do mocowania (B8)

78 mm

Długość wspornika (OVERHANG_LENGTH)

115 mm

długość użytkowa (l₃)

115 mm

Długość wątku (L_c)

42 mm

Skok gwintu (P)

3,5 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Długość fazy (B4)

9,8 mm

Wielkość gwintu (D_N)

M 30

Boczny kąt natarcia (GAMF)

11,5 °

Nazwa produktu (J22)

274

Identyfikator obrazu (TSYC)

20361

Oznaczenie narzędzia (Oznaczenie)

20361

Identyfikujący numer zamówienia (J21)

20361-M30
