20410TR-M8

670.51 PLN

Walter

6382871

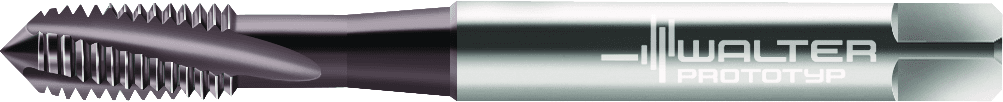

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Pozostała ilość doszlifowania (OAL)

90 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

80

Średnia oprawki, po stronie maszyny (C3)

8 mm

Średnica chwytu (d₁)

8 mm

Wersja oprawki, po stronie maszyny (C14)

1

Aplikacja dodatkowa

K / N

Masa (ciężar) (WT)

0,032 kg

Masa (ciężar) (D7)

0,032 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Identyfikator obrazu (BLD)

2

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Długość użytkowa (LU)

35 mm

długość użytkowa (l₃)

35 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

80

Długość trzonka (LS)

27 mm

Długość trzonka (C4)

27 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

24 mm

Długość funkcjonalna (LF)

90 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-90 mm

Długość rowka do mocowania (LCF)

28 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

15 °

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Skok gwintu (TP)

1,25 mm

Skok gwintu (P)

1,25 mm

Klasa tolerancji gwintu (TCTR)

6HX

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Klasa tolerancji gwintu (A5)

6HX

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Średnica przewężenia (DN)

6,32 mm

Średnica znamionowa gwintu, metryczna (TD)

8 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 8

Średnica znamionowa gwintu, metryczna (A21)

8 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 8

Skok gwintu (A3)

1,25 mm

Średnica nakroju (A6)

6,69 mm

Średnica przewężenia (A9)

6,32 mm

Długość użytkowa (B2)

35 mm

Długość użytkowa (l₁)

90 mm

Długość kwadratowy (l₉)

9 mm

Wielkość gwintu (D_N)

M 8

Szerokość mocowania (Szerokość mocowania)

6,2 mm

Liczba rowków (N)

3

Kąt skrętu linii śrubowej (D3)

15 °

Forma nakroju (G3)

C

Norma (STDNO)

DIN 371

Norma (J1)

DIN 371

Pozostała ilość doszlifowania (B3)

90 mm

Długość fazy (B4)

3,51 mm

Długość rowka do mocowania (B8)

28 mm

Długość wspornika (OVERHANG_LENGTH)

66 mm

Boczny kąt natarcia (GAMF)

7 °

Długość gwintu (THL)

12 mm

Długość gwintu (B1)

12 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F8000h$09

Długość wątku (L_c)

12 mm

Nazwa produktu (J22)

274

Oznaczenie narzędzia (Oznaczenie)

20410

Identyfikator obrazu (TSYC)

20410TR

Identyfikujący numer zamówienia (J21)

20410TR-M8
