2041215-M6

418.27 PLN

Walter

5076528

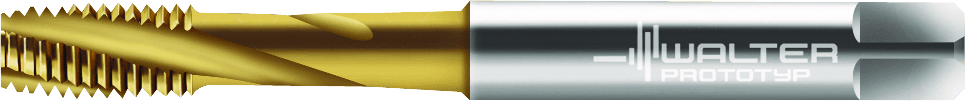

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

80 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-80 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Rozmiar montażowy, po stronie maszyny (C2)

60

Średnia oprawki, po stronie maszyny (C3)

6 mm

Średnica chwytu (d₁)

6 mm

Masa (ciężar) (WT)

0,015 kg

Masa (ciężar) (D7)

0,015 kg

Aplikacja dodatkowa

N / O

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / K

Identyfikator obrazu (BLD)

2

Pokrycie / powierzchnia (H5)

TIN

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Rozmiar montażowy, po stronie maszyny (CZCMS)

60

Długość trzonka (LS)

27 mm

Długość trzonka (C4)

27 mm

Długość użytkowa (LU)

30 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

23 mm

Oznaczenie materiału skrawającego producenta (H3)

TIN

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

15 °

Długość rowka do mocowania (LCF)

26 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Skok gwintu (TP)

1 mm

Skok gwintu (P)

1 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Średnica znamionowa gwintu, metryczna (TD)

6 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 6

Średnica znamionowa gwintu, metryczna (A21)

6 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 6

Skok gwintu (A3)

1 mm

Średnica nakroju (A6)

4,95 mm

Długość użytkowa (B2)

30 mm

Długość użytkowa (l₁)

80 mm

Długość kwadratowy (l₉)

8 mm

długość użytkowa (l₃)

30 mm

Liczba rowków (N)

3

Wielkość gwintu (D_N)

M 6

Szerokość mocowania (Szerokość mocowania)

4,9 mm

Kąt skrętu linii śrubowej (D3)

15 °

Forma nakroju (G3)

C

Norma (STDNO)

DIN 371

Norma (J1)

DIN 371

Średnica przewężenia (DN)

4,67 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F6000h$09

Długość gwintu (THL)

15 mm

Długość gwintu (B1)

15 mm

Długość wątku (L_c)

15 mm

Pozostała ilość doszlifowania (OAL)

82,5 mm

Pozostała ilość doszlifowania (B3)

82,5 mm

Długość wspornika (OVERHANG_LENGTH)

59,5 mm

Pokrycie / powierzchnia (COATING)

TIN

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Długość rowka do mocowania (B8)

26 mm

Boczny kąt natarcia (GAMF)

11,5 °

Średnica przewężenia (A9)

4,67 mm

Długość fazy (B4)

2,5 mm

Nazwa produktu (J22)

274

Oznaczenie materiału skrawającego producenta (GRADE)

TIN

Identyfikator obrazu (TSYC)

2041215

Oznaczenie narzędzia (Oznaczenie)

2041215

Identyfikujący numer zamówienia (J21)

2041215-M6
