2056315-M16

766.29 PLN

Walter

5076966

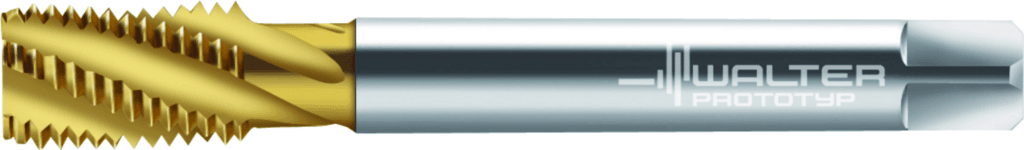

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,101 kg

Masa (ciężar) (D7)

0,101 kg

Rozmiar montażowy, po stronie maszyny (C2)

120

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / M

Pokrycie / powierzchnia (H5)

TIN

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Długość użytkowa (LU)

68 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

42 mm

Oznaczenie materiału skrawającego producenta (H3)

TIN

Kierunek skręcania (D2)

R

Długość rowka do mocowania (LCF)

32 mm

Kierunek skręcania (FHH)

R

Długość funkcjonalna (LF)

110 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Liczba ostrzy (NOF)

5

Klasa tolerancji gwintu (TCTR)

6HX

Średnica znamionowa gwintu, metryczna (TD)

16 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Średnica znamionowa gwintu, metryczna (A21)

16 mm

Klasa tolerancji gwintu (A5)

6HX

Liczba ostrzy (D1)

5

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Liczba rowków (N)

5

Szerokość mocowania (Szerokość mocowania)

9 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Norma (STDNO)

DIN 376

Pozostała ilość doszlifowania (B3)

110 mm

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Wielkość gwintu (D_N)

M 16

Skok gwintu (P)

2 mm

Średnica przewężenia (DN)

11,7 mm

Boczny kąt natarcia (GAMF)

10 °

Średnica przewężenia (A9)

11,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1200h$09

Długość gwintu (THL)

20 mm

Długość gwintu (B1)

20 mm

Długość wątku (L_c)

20 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 16

Oznaczenie gwintu, na zewnątrz (A25)

M 16

Skok gwintu (A3)

2 mm

Średnica nakroju (A6)

13,9 mm

Długość wspornika (OVERHANG_LENGTH)

68 mm

długość użytkowa (l₃)

68 mm

Długość rowka do mocowania (B8)

32 mm

Pokrycie / powierzchnia (COATING)

TIN

Forma nakroju (G3)

E

Długość fazy (B4)

3,5 mm

Nazwa produktu (J22)

274

Kąt skrętu linii śrubowej (FHA)

25 °

Kąt skrętu linii śrubowej (D3)

25 °

Oznaczenie materiału skrawającego producenta (GRADE)

TIN

Identyfikator obrazu (TSYC)

2056315

Oznaczenie narzędzia (Oznaczenie)

2056315

Identyfikujący numer zamówienia (J21)

2056315-M16
