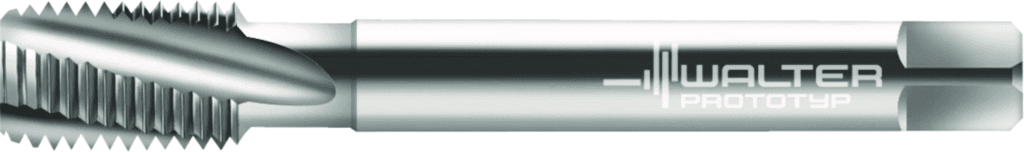

21460-M14X1

542.79 PLN

Walter

5077632

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Pozostała ilość doszlifowania (OAL)

100 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / K / N

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Długość funkcjonalna (LF)

100 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-100 mm

Dokładność po stronie maszyny (CUBPMS)

G

Długość użytkowa (LU)

71 mm

długość użytkowa (l₃)

71 mm

Masa (ciężar) (WT)

0,065 kg

Masa (ciężar) (D7)

0,065 kg

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Rozmiar montażowy, po stronie maszyny (CZCMS)

110

Długość mocowania (LSC)

29 mm

Rozmiar montażowy, po stronie maszyny (C2)

110

Średnia oprawki, po stronie maszyny (C3)

11 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

15 °

Długość rowka do mocowania (LCF)

42 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Skok gwintu (TP)

1 mm

Skok gwintu (P)

1 mm

Kierunek skrawania (THDH)

R

Typ gwintu (THFT)

MF

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Typ gwintu (A1)

MF

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość użytkowa (l₁)

100 mm

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Średnica znamionowa gwintu, metryczna (TD)

14 mm

Średnica znamionowa gwintu, metryczna (A21)

14 mm

Długość rowka do mocowania (B8)

42 mm

Średnica chwytu (d₁)

11 mm

Liczba rowków (N)

4

Skok gwintu (A3)

1 mm

Kąt skrętu linii śrubowej (D3)

15 °

Forma nakroju (G3)

C

Pozostała ilość doszlifowania (B3)

100 mm

Długość fazy (B4)

2,8 mm

Wielkość gwintu (D_N)

MF 14X1

Norma (STDNO)

DIN 374

Norma (J1)

DIN 374

Średnica przewężenia (DN)

10,7 mm

Średnica przewężenia (A9)

10,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1100h$09

Długość wspornika (OVERHANG_LENGTH)

71 mm

Długość gwintu (THL)

15 mm

Długość gwintu (B1)

15 mm

Długość wątku (L_c)

15 mm

Oznaczenie gwintu, na zewnątrz (THOD)

MF 14x1

Oznaczenie gwintu, na zewnątrz (A25)

MF 14x1

Średnica nakroju (A6)

12,95 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Nazwa produktu (J22)

274

Oznaczenie narzędzia (Oznaczenie)

21460

Boczny kąt natarcia (GAMF)

15,5 °

Identyfikator obrazu (TSYC)

21460

Identyfikujący numer zamówienia (J21)

21460-M14X1
