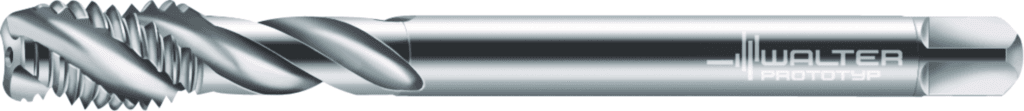

7056770-M16

487.98 PLN

Walter

5200768

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Masa (ciężar) (WT)

0,088 kg

Masa (ciężar) (D7)

0,088 kg

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

K / N

Rozmiar montażowy, po stronie maszyny (C2)

120

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Długość użytkowa (LU)

68 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

42 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Stosunek długości średnicy (ULDR)

2

Długość rowka do mocowania (LCF)

52 mm

Kąt skrętu linii śrubowej (FHA)

40 °

Kąt skrętu linii śrubowej (D3)

40 °

Długość funkcjonalna (LF)

110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Średnica znamionowa gwintu, metryczna (TD)

16 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Średnica znamionowa gwintu, metryczna (A21)

16 mm

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Liczba rowków (N)

4

Norma (STDNO)

DIN 376

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

mm

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Wielkość gwintu (D_N)

M 16

Skok gwintu (P)

2 mm

Długość rowka do mocowania (B8)

52 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1200h$09

Długość gwintu (THL)

20 mm

Długość gwintu (B1)

20 mm

Długość wątku (L_c)

20 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 16

Skok gwintu (A3)

2 mm

Długość wspornika (OVERHANG_LENGTH)

68 mm

długość użytkowa (l₃)

68 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Nazwa produktu (J22)

274

Średnica nakroju (A6)

13,8 mm

Boczny kąt natarcia (GAMF)

15 °

Długość fazy (B4)

4,372 mm

Identyfikator obrazu (TSYC)

7056770

Oznaczenie narzędzia (Oznaczenie)

7056770

Identyfikujący numer zamówienia (J21)

7056770-M16
