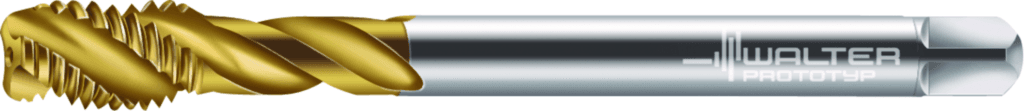

7056775-M12

460.84 PLN

Walter

5200780

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Długość trzonka (LS)

30 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

K / N

Masa (ciężar) (WT)

0,055 kg

Masa (ciężar) (D7)

0,055 kg

Długość trzonka (C4)

30 mm

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (H5)

TIN

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Rozmiar montażowy, po stronie maszyny (CZCMS)

90

Rozmiar montażowy, po stronie maszyny (C2)

90

Średnia oprawki, po stronie maszyny (C3)

9 mm

Średnica chwytu (d₁)

9 mm

Długość mocowania (LSC)

27 mm

Forma montażowa, po stronie maszyny (C12)

21

Oznaczenie materiału skrawającego producenta (H3)

TIN

Kierunek skręcania (D2)

R

Długość rowka do mocowania (LCF)

40 mm

Kierunek skręcania (FHH)

R

Stosunek długości średnicy (ULDR)

2

Długość użytkowa (LU)

83 mm

Kąt skrętu linii śrubowej (FHA)

40 °

Kąt skrętu linii śrubowej (D3)

40 °

Długość funkcjonalna (LF)

110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Średnica znamionowa gwintu, metryczna (TD)

12 mm

Typ gwintu (THFT)

M

Skok gwintu (TP)

1,75 mm

Typ gwintu (A1)

M

Średnica znamionowa gwintu, metryczna (A21)

12 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 12

Skok gwintu (A3)

1,75 mm

Długość użytkowa (l₁)

110 mm

Długość kwadratowy (l₉)

10 mm

długość użytkowa (l₃)

83 mm

Wielkość gwintu (D_N)

M 12

Skok gwintu (P)

1,75 mm

Szerokość mocowania (Szerokość mocowania)

7 mm

Liczba rowków (N)

3

Norma (STDNO)

DIN 376

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

mm

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Długość wspornika (OVERHANG_LENGTH)

83 mm

Długość gwintu (THL)

16 mm

Długość gwintu (B1)

16 mm

Długość wątku (L_c)

16 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F9000h$09

Pokrycie / powierzchnia (COATING)

TIN

Długość rowka do mocowania (B8)

40 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Nazwa produktu (J22)

274

Oznaczenie materiału skrawającego producenta (GRADE)

TIN

Średnica nakroju (A6)

10,07 mm

Boczny kąt natarcia (GAMF)

15 °

Długość fazy (B4)

3,835 mm

Identyfikator obrazu (TSYC)

7056775

Oznaczenie narzędzia (Oznaczenie)

7056775

Identyfikujący numer zamówienia (J21)

7056775-M12
