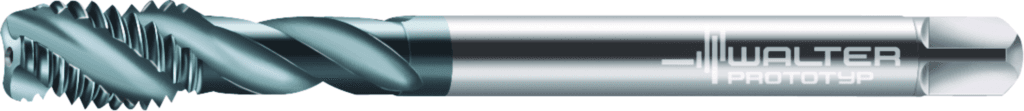

7056776-M14

611.97 PLN

Walter

5200787

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

K / N

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

G

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Masa (ciężar) (WT)

0,072 kg

Masa (ciężar) (D7)

0,072 kg

Długość użytkowa (LU)

44 mm

Forma montażowa, po stronie maszyny (C12)

21

Rozmiar montażowy, po stronie maszyny (CZCMS)

110

Długość mocowania (LSC)

29 mm

Rozmiar montażowy, po stronie maszyny (C2)

110

Średnia oprawki, po stronie maszyny (C3)

11 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Stosunek długości średnicy (ULDR)

2

Długość rowka do mocowania (LCF)

48 mm

Kąt skrętu linii śrubowej (FHA)

40 °

Kąt skrętu linii śrubowej (D3)

40 °

Długość funkcjonalna (LF)

110 mm

Zastosowanie

Gwintowanie

Pokrycie / powierzchnia (COATING)

TiCN

Pokrycie / powierzchnia (H5)

TiCN

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Średnica znamionowa gwintu, metryczna (TD)

14 mm

Średnica znamionowa gwintu, metryczna (A21)

14 mm

Średnica chwytu (d₁)

11 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Liczba rowków (N)

3

Norma (STDNO)

DIN 376

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

mm

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Skok gwintu (P)

2 mm

Wielkość gwintu (D_N)

M 14

Długość gwintu (THL)

20 mm

Długość gwintu (B1)

20 mm

Długość wątku (L_c)

20 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1100h$09

Skok gwintu (A3)

2 mm

Długość rowka do mocowania (B8)

48 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 14

Długość wspornika (OVERHANG_LENGTH)

81 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Nazwa produktu (J22)

274

Oznaczenie materiału skrawającego producenta (GRADE)

TICN

Oznaczenie materiału skrawającego producenta (H3)

TICN

Średnica nakroju (A6)

11,8 mm

Boczny kąt natarcia (GAMF)

15 °

Długość fazy (B4)

4,372 mm

Identyfikator obrazu (TSYC)

7056776

Oznaczenie narzędzia (Oznaczenie)

7056776

Identyfikujący numer zamówienia (J21)

7056776-M14

długość użytkowa (l₃)

44 mm
