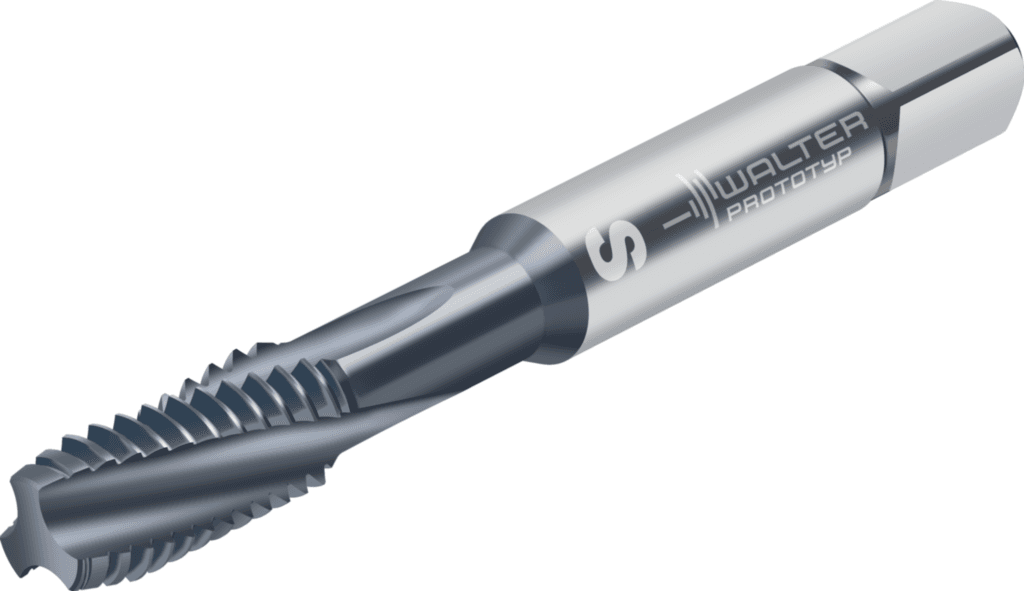

A2240606S-UNC8

336.85 PLN

Walter

8046365

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,007 kg

Masa (ciężar) (D7)

0,007 kg

Aplikacja dodatkowa

N

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / S

Identyfikator obrazu (BLD)

2

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Długość trzonka (LS)

36 mm

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Długość trzonka (C4)

36 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość funkcjonalna (LF)

54 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-54 mm

Długość rowka do mocowania (LCF)

19 mm

Kierunek skręcania (D2)

R

Wersja oprawki, po stronie maszyny (C14)

2

Jednostka akwizycji (CUB)

N

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

15 °

Dokładność po stronie maszyny (CUBPMS)

R

Stosunek długości średnicy (ULDR)

2

Zastosowanie

Gwintowanie

Pokrycie / powierzchnia (COATING)

TiCN

Pokrycie / powierzchnia (H5)

TiCN

Gwint zewnętrzny / wewnętrzny (TTP)

I

Zwojność gwintu na cale (TPI)

32

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Liczba rowków (N)

3

Kąt skrętu linii śrubowej (D3)

15 °

Forma nakroju (G3)

C

Klasa tolerancji gwintu (TCTR)

3B

Długość gwintu (THL)

15 mm

Długość gwintu (B1)

15 mm

Typ gwintu (THFT)

UNC

Typ gwintu (A1)

UNC

Długość wątku (L_c)

0,591 inch

Długość mocowania (LSC)

21,35 mm

Zwojność gwintu na cale (A4)

32

Długość kwadratowy (l₉)

0,25 inch

Rozmiar montażowy, po stronie maszyny (CZCMS)

168

Średnica znamionowa gwintu, metryczna (TD)

4,166 mm

Średnica nominalna gwintu, cale (TDIN)

0,164 inch

Numer gwintu (TDZ)

8

Oznaczenie gwintu, na zewnątrz (THOD)

UNC #8-32

Średnica znamionowa gwintu, metryczna (A21)

4,166 mm

Średnica nominalna gwintu, cale (A22)

0,164 inch

Numer gwintu (A23)

8

Oznaczenie gwintu, na zewnątrz (A25)

UNC #8-32

Średnica nakroju (A6)

3,33 mm

Rozmiar montażowy, po stronie maszyny (C2)

168

Średnia oprawki, po stronie maszyny (C3)

4,267 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21R1680h$09

Średnica chwytu (d₁)

0,168 inch

Wielkość gwintu (D_N)

0,164 inch

Wielkość gwintu (D_N-P)

UNC #8-32

Szerokość mocowania (Szerokość mocowania)

0,131 inch

Klasa tolerancji gwintu (A5)

3B

Boczny kąt natarcia (GAMF)

4 °

Długość rowka do mocowania (B8)

19 mm

Długość fazy (B4)

1,98 mm

Norma (STDNO)

ANSI B94.9

Norma (J1)

ANSI B94.9

Nazwa produktu (J22)

274

Pozostała ilość doszlifowania (OAL)

55,68 mm

Pozostała ilość doszlifowania (B3)

55,68 mm

Długość wspornika (OVERHANG_LENGTH)

34,33 mm

Długość użytkowa (l₁)

2,126 inch

Oznaczenie materiału skrawającego producenta (GRADE)

TICN

Oznaczenie materiału skrawającego producenta (H3)

TICN

Długość użytkowa (LU)

32,6 mm

Długość użytkowa (B2)

32,6 mm

długość użytkowa (l₃)

1,283 inch

Identyfikator obrazu (TSYC)

A2240606S

Identyfikujący numer zamówienia (J21)

A2240606S-UNC8

Oznaczenie narzędzia (Oznaczenie)

A2240606S-UNC8
