A22406S-UNC4

239.47 PLN

Walter

8046349

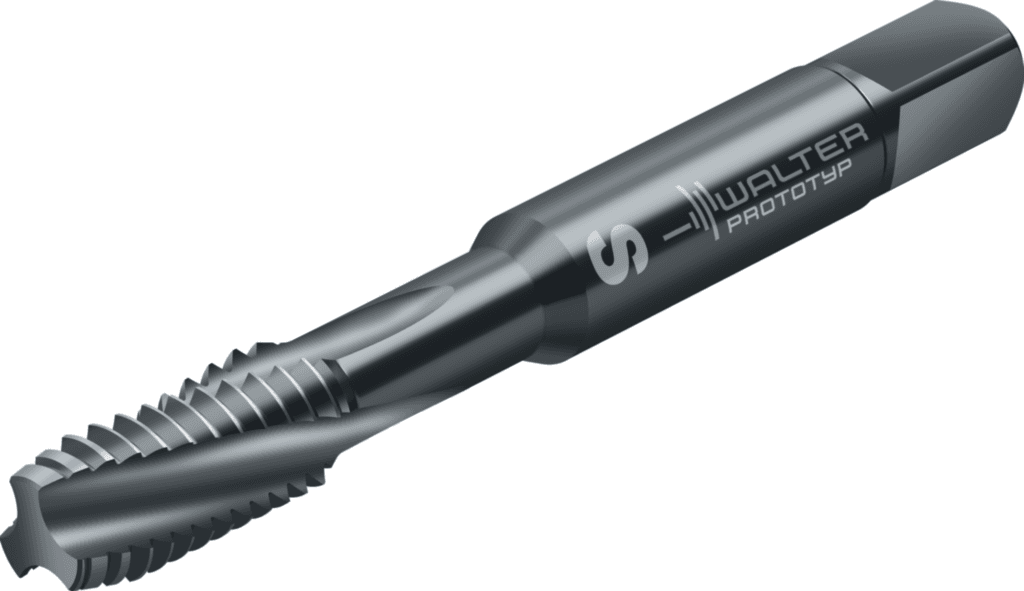

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,005 kg

Masa (ciężar) (D7)

0,005 kg

Aplikacja dodatkowa

N

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / S

Identyfikator obrazu (BLD)

2

Liczba ostrzy (NOF)

2

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (D1)

2

Długość trzonka (LS)

36 mm

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Długość trzonka (C4)

36 mm

Forma montażowa, po stronie maszyny (C12)

21

Kierunek skręcania (D2)

R

Wersja oprawki, po stronie maszyny (C14)

2

Długość użytkowa (LU)

10 mm

Jednostka akwizycji (CUB)

N

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

15 °

Dokładność po stronie maszyny (CUBPMS)

R

Stosunek długości średnicy (ULDR)

2

Rozmiar montażowy, po stronie maszyny (CZCMS)

141

Rozmiar montażowy, po stronie maszyny (C2)

141

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Kąt skrętu linii śrubowej (D3)

15 °

Forma nakroju (G3)

C

Zwojność gwintu na cale (TPI)

40

Klasa tolerancji gwintu (TCTR)

3B

Typ gwintu (THFT)

UNC

Typ gwintu (A1)

UNC

Pokrycie / powierzchnia (COATING)

Vaporisiert

Pokrycie / powierzchnia (H5)

Vaporisiert

Średnia oprawki, po stronie maszyny (C3)

3,581 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21R1410h$09

Średnica chwytu (d₁)

0,141 inch

Długość kwadratowy (l₉)

0,19 inch

Liczba rowków (N)

2

Szerokość mocowania (Szerokość mocowania)

0,11 inch

Klasa tolerancji gwintu (A5)

3B

Zwojność gwintu na cale (A4)

40

Długość gwintu (THL)

10 mm

Długość gwintu (B1)

10 mm

Długość wątku (L_c)

0,394 inch

Średnica znamionowa gwintu, metryczna (TD)

2,845 mm

Średnica nominalna gwintu, cale (TDIN)

0,112 inch

Numer gwintu (TDZ)

4

Średnica znamionowa gwintu, metryczna (A21)

2,845 mm

Średnica nominalna gwintu, cale (A22)

0,112 inch

Numer gwintu (A23)

4

Wielkość gwintu (D_N)

0,112 inch

Długość fazy (B4)

1,59 mm

Oznaczenie gwintu, na zewnątrz (THOD)

UNC #4-40

Oznaczenie gwintu, na zewnątrz (A25)

UNC #4-40

Średnica nakroju (A6)

2,18 mm

Wielkość gwintu (D_N-P)

UNC #4-40

Długość użytkowa (B2)

10 mm

Boczny kąt natarcia (GAMF)

4 °

Oznaczenie materiału skrawającego producenta (GRADE)

VAP

Norma (STDNO)

ANSI B94.9

Oznaczenie materiału skrawającego producenta (H3)

VAP

Norma (J1)

ANSI B94.9

Nazwa produktu (J22)

274

Długość mocowania (LSC)

19,75 mm

Długość rowka do mocowania (LCF)

14,9 mm

Długość funkcjonalna (LF)

47,7 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-47,7 mm

Długość rowka do mocowania (B8)

14,9 mm

Długość użytkowa (l₁)

1,878 inch

długość użytkowa (l₃)

0,394 inch

Pozostała ilość doszlifowania (OAL)

48,8 mm

Pozostała ilość doszlifowania (B3)

48,8 mm

Długość wspornika (OVERHANG_LENGTH)

29,05 mm

Identyfikator obrazu (TSYC)

A22406S

Identyfikujący numer zamówienia (J21)

A22406S-UNC4

Oznaczenie narzędzia (Oznaczenie)

A22406S-UNC4
