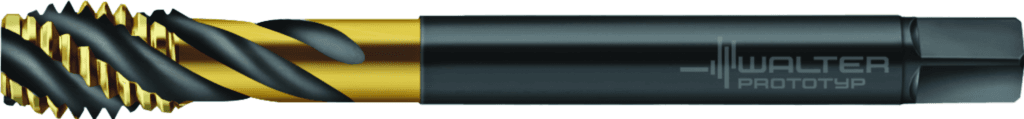

AS2256005-UNC1/2

Walter

5348674

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Masa (ciężar) (D7)

0,06 kg

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

N / S / O

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P / K / M

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Forma montażowa, po stronie maszyny (C12)

21

Kierunek skręcania (D2)

R

Wersja oprawki, po stronie maszyny (C14)

2

Długość trzonka (C4)

60 mm

Długość rowka do mocowania (LCF)

40 mm

Jednostka akwizycji (CUB)

N

Długość trzonka (LS)

60 mm

Kierunek skręcania (FHH)

R

Dokładność po stronie maszyny (CUBPMS)

R

Stosunek długości średnicy (ULDR)

2,5

Kąt skrętu linii śrubowej (FHA)

40 °

Kąt skrętu linii śrubowej (D3)

40 °

Rozmiar montażowy, po stronie maszyny (CZCMS)

367

Rozmiar montażowy, po stronie maszyny (C2)

367

Długość funkcjonalna (LF)

110 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Zwojność gwintu na cale (TPI)

13

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Liczba rowków (N)

4

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Masa (ciężar) (WT)

kg

Długość użytkowa (l₁)

4,331 inch

Typ gwintu (THFT)

UNC

Typ gwintu (A1)

UNC

Średnica przewężenia (DN)

9,02 mm

Długość mocowania (LSC)

28,1 mm

Średnica znamionowa gwintu, metryczna (TD)

12,7 mm

Średnica znamionowa gwintu, metryczna (A21)

12,7 mm

Średnica nominalna gwintu, cale (A22)

0,5 inch

Średnica nominalna gwintu (jako wartość ułamkowa) (A24)

1/2 inch

Średnica przewężenia (A9)

9,02 mm

Średnia oprawki, po stronie maszyny (C3)

9,322 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21R3670h$09

Średnica chwytu (d₁)

0,367 inch

Długość kwadratowy (l₉)

0,437 inch

Wielkość gwintu (D_N)

0,5 inch

Szerokość mocowania (Szerokość mocowania)

0,275 inch

Długość użytkowa (LU)

81,9 mm

Oznaczenie gwintu, na zewnątrz (A25)

UNC 1/2-13

Zwojność gwintu na cale (A4)

13

Średnica nakroju (A6)

10,65 mm

Długość wspornika (OVERHANG_LENGTH)

81,9 mm

długość użytkowa (l₃)

3,224 inch

Wielkość gwintu (D_N-P)

UNC 1/2-13

Długość rowka do mocowania (B8)

40 mm

Klasa tolerancji gwintu (TCTR)

2B

Klasa tolerancji gwintu (A5)

2B

Długość fazy (B4)

5,48 mm

Boczny kąt natarcia (GAMF)

11,5 °

Nazwa produktu (J22)

274

Norma (STDNO)

DIN/ANSI

Norma (J1)

DIN/ANSI

Pokrycie / powierzchnia (COATING)

TiN/vaporisiert

Pokrycie / powierzchnia (H5)

TiN/vaporisiert

Oznaczenie materiału skrawającego producenta (GRADE)

TIN/VAP

Oznaczenie materiału skrawającego producenta (H3)

TIN/VAP

Identyfikator obrazu (TSYC)

AS2256005

Długość gwintu (THL)

20,5 mm

Długość gwintu (B1)

20,5 mm

Identyfikujący numer zamówienia (J21)

AS2256005-UNC1/2

Oznaczenie narzędzia (Oznaczenie)

AS2256005-UNC1/2

Długość wątku (L_c)

0,807 inch
