M24563-G1/4

526.29 PLN

Walter

6150048

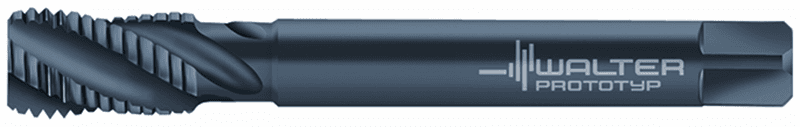

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Pozostała ilość doszlifowania (OAL)

100 mm

Aplikacja dodatkowa

P

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Długość funkcjonalna (LF)

100 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-100 mm

Dokładność po stronie maszyny (CUBPMS)

G

Długość użytkowa (LU)

71 mm

długość użytkowa (l₃)

71 mm

Masa (ciężar) (WT)

0,063 kg

Masa (ciężar) (D7)

0,063 kg

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Rozmiar montażowy, po stronie maszyny (CZCMS)

110

Długość mocowania (LSC)

29 mm

Rozmiar montażowy, po stronie maszyny (C2)

110

Średnia oprawki, po stronie maszyny (C3)

11 mm

Kierunek skręcania (D2)

R

Długość rowka do mocowania (LCF)

40 mm

Kierunek skręcania (FHH)

R

Stosunek długości średnicy (ULDR)

2

Kąt skrętu linii śrubowej (FHA)

40 °

Kąt skrętu linii śrubowej (D3)

40 °

Główne zastosowanie

M

Zastosowanie

Gwintowanie

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość użytkowa (l₁)

100 mm

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Średnica chwytu (d₁)

11 mm

Liczba rowków (N)

4

Forma nakroju (G3)

C

Pozostała ilość doszlifowania (B3)

100 mm

Zwojność gwintu na cale (TPI)

19

Zwoje na cal (Zwojena cal)

19

Boczny kąt natarcia (GAMF)

10 °

Typ gwintu (THFT)

G

Średnica przewężenia (DN)

10,7 mm

Średnica przewężenia (A9)

10,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1100h$09

Długość wspornika (OVERHANG_LENGTH)

71 mm

Długość gwintu (THL)

15 mm

Długość gwintu (B1)

15 mm

Długość wątku (L_c)

15 mm

Średnica nominalna gwintu (jako wartość ułamkowa) (TDFR)

1/4 inch

Średnica nominalna gwintu (jako wartość ułamkowa) (A24)

1/4 inch

Pokrycie / powierzchnia (COATING)

Vaporisiert

Pokrycie / powierzchnia (H5)

Vaporisiert

Norma (STDNO)

DIN 5156

Klasa tolerancji gwintu (TCTR)

NORMAL

Typ gwintu (A1)

G

Klasa tolerancji gwintu (A5)

NORMAL

Norma (J1)

DIN 5156

Zwojność gwintu na cale (A4)

19

Średnica znamionowa gwintu, metryczna (TD)

13,157 mm

Średnica nominalna gwintu, cale (TDIN)

0,518 inch

Oznaczenie gwintu, na zewnątrz (THOD)

G 1/4-19

Średnica znamionowa gwintu, metryczna (A21)

13,157 mm

Średnica nominalna gwintu, cale (A22)

0,518 inch

Oznaczenie gwintu, na zewnątrz (A25)

G 1/4-19

Średnica nakroju (A6)

11,62 mm

Długość rowka do mocowania (B8)

40 mm

Wielkość gwintu (D_N)

13,157 mm

Wielkość gwintu (D_N-P)

G 1/4-19

Długość fazy (B4)

3,74 mm

Oznaczenie materiału skrawającego producenta (GRADE)

VAP

Oznaczenie materiału skrawającego producenta (H3)

VAP

Nazwa produktu (J22)

274

Identyfikator obrazu (TSYC)

M24563

Identyfikujący numer zamówienia (J21)

M24563-G1/4

Oznaczenie narzędzia (Oznaczenie)

M24563-G1/4
