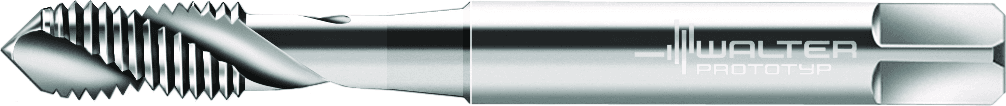

N20516-M2.5

230.42 PLN

Walter

6476084

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,004 kg

Masa (ciężar) (D7)

0,004 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Identyfikator obrazu (BLD)

2

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Główne zastosowanie

N

Liczba ostrzy (NOF)

2

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (D1)

2

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Rozmiar montażowy, po stronie maszyny (CZCMS)

28

Rozmiar montażowy, po stronie maszyny (C2)

28

Średnia oprawki, po stronie maszyny (C3)

2,8 mm

Długość użytkowa (LU)

12,5 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość trzonka (LS)

21 mm

Długość trzonka (C4)

21 mm

Długość mocowania (LSC)

20 mm

Długość funkcjonalna (LF)

50 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-50 mm

Średnica chwytu (d₁)

2,8 mm

Aplikacja dodatkowa

S / O

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

35 °

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Forma nakroju (G3)

C

Norma (STDNO)

DIN 371

Norma (J1)

DIN 371

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F2800h$09

Długość kwadratowy (l₉)

5 mm

Szerokość mocowania (Szerokość mocowania)

2,1 mm

Liczba rowków (N)

2

Pozostała ilość doszlifowania (OAL)

51,03 mm

Długość użytkowa (B2)

12,5 mm

Pozostała ilość doszlifowania (B3)

51,03 mm

Średnica przewężenia (DN)

1,95 mm

Średnica znamionowa gwintu, metryczna (TD)

2,5 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 2.5

Skok gwintu (TP)

0,45 mm

Średnica znamionowa gwintu, metryczna (A21)

2,5 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 2.5

Skok gwintu (A3)

0,45 mm

Średnica nakroju (A6)

2,03 mm

Średnica przewężenia (A9)

1,95 mm

Długość wspornika (OVERHANG_LENGTH)

31,03 mm

Długość użytkowa (l₁)

50 mm

długość użytkowa (l₃)

12,5 mm

Skok gwintu (P)

0,45 mm

Długość fazy (B4)

1,13 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Długość gwintu (THL)

4 mm

Długość gwintu (B1)

4 mm

Długość wątku (L_c)

4 mm

Wielkość gwintu (D_N)

M 2.5

Nazwa produktu (J22)

274

Długość rowka do mocowania (LCF)

10,8 mm

Długość rowka do mocowania (B8)

10,8 mm

Boczny kąt natarcia (GAMF)

18,5 °

Kąt skrętu linii śrubowej (D3)

35 °

Identyfikator obrazu (TSYC)

N20516

Identyfikujący numer zamówienia (J21)

N20516-M2.5

Oznaczenie narzędzia (Oznaczenie)

N20516-M2.5
