N205166-M4

203.28 PLN

Walter

6476100

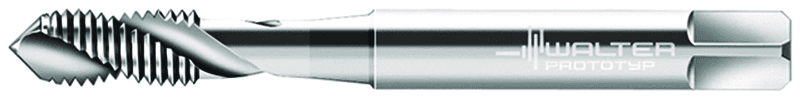

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,008 kg

Masa (ciężar) (D7)

0,008 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Identyfikator obrazu (BLD)

2

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Główne zastosowanie

N

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Rozmiar montażowy, po stronie maszyny (CZCMS)

45

Rozmiar montażowy, po stronie maszyny (C2)

45

Średnia oprawki, po stronie maszyny (C3)

4,5 mm

Długość funkcjonalna (LF)

63 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-63 mm

Długość użytkowa (LU)

21 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość trzonka (LS)

21 mm

Długość trzonka (C4)

21 mm

Długość mocowania (LSC)

21 mm

Średnica chwytu (d₁)

4,5 mm

Aplikacja dodatkowa

S / O

Długość rowka do mocowania (LCF)

18 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

35 °

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Skok gwintu (TP)

0,7 mm

Skok gwintu (P)

0,7 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Liczba rowków (N)

3

Forma nakroju (G3)

C

Norma (STDNO)

DIN 371

Norma (J1)

DIN 371

Wielkość gwintu (D_N)

M 4

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F4500h$09

Długość kwadratowy (l₉)

6 mm

Szerokość mocowania (Szerokość mocowania)

3,4 mm

Pozostała ilość doszlifowania (OAL)

64,65 mm

Średnica znamionowa gwintu, metryczna (TD)

4 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 4

Średnica znamionowa gwintu, metryczna (A21)

4 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 4

Skok gwintu (A3)

0,7 mm

Średnica nakroju (A6)

3,27 mm

Długość użytkowa (B2)

21 mm

Pozostała ilość doszlifowania (B3)

64,65 mm

Długość gwintu (THL)

7 mm

Długość gwintu (B1)

7 mm

Długość wspornika (OVERHANG_LENGTH)

43,65 mm

Długość użytkowa (l₁)

63 mm

długość użytkowa (l₃)

21 mm

Długość fazy (B4)

1,58 mm

Długość wątku (L_c)

7 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Długość rowka do mocowania (B8)

18 mm

Średnica przewężenia (DN)

3 mm

Średnica przewężenia (A9)

3 mm

Nazwa produktu (J22)

274

Boczny kąt natarcia (GAMF)

18,5 °

Kąt skrętu linii śrubowej (D3)

35 °

Identyfikator obrazu (TSYC)

N205166

Identyfikujący numer zamówienia (J21)

N205166-M4

Oznaczenie narzędzia (Oznaczenie)

N205166-M4
