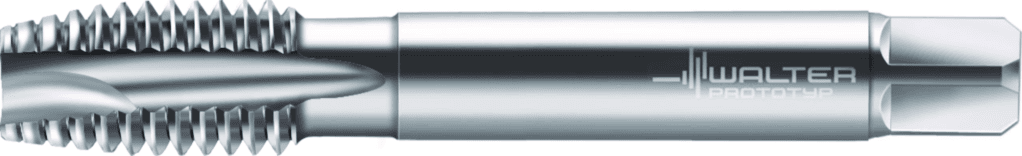

P20360-M2

246.00 PLN

Walter

6149214

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

45 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-45 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

N / O

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Masa (ciężar) (WT)

0,003 kg

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Rozmiar montażowy, po stronie maszyny (C2)

14

Średnia oprawki, po stronie maszyny (C3)

1,4 mm

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Masa (ciężar) (D7)

0,003 kg

Rozmiar montażowy, po stronie maszyny (CZCMS)

14

Długość użytkowa (LU)

26 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość trzonka (LS)

15 mm

Długość trzonka (C4)

15 mm

Średnica chwytu (d₁)

1,4 mm

Stosunek długości średnicy (ULDR)

2,5

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Forma nakroju (G3)

B

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

mm

Liczba rowków (N)

3

Norma (STDNO)

DIN 376

Norma (J1)

DIN 376

Boczny kąt natarcia (GAMF)

7 °

Pozostała ilość doszlifowania (OAL)

45,8 mm

Średnica znamionowa gwintu, metryczna (TD)

2 mm

Długość gwintu (THL)

6 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 2

Skok gwintu (TP)

0,4 mm

Średnica znamionowa gwintu, metryczna (A21)

2 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 2

Skok gwintu (A3)

0,4 mm

Średnica nakroju (A6)

1,58 mm

Długość gwintu (B1)

6 mm

Pozostała ilość doszlifowania (B3)

45,8 mm

Długość fazy (B4)

1,8 mm

Długość użytkowa (l₁)

45 mm

Długość wątku (L_c)

6 mm

Długość rowka do mocowania (LCF)

8,4 mm

Długość rowka do mocowania (B8)

8,4 mm

Długość kwadratowy (l₉)

4 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Długość mocowania (LSC)

14 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F1400h$09

Długość wspornika (OVERHANG_LENGTH)

31,8 mm

Szerokość mocowania (Szerokość mocowania)

1,1 mm

Wielkość gwintu (D_N)

M 2

Nazwa produktu (J22)

274

długość użytkowa (l₃)

26 mm

Identyfikator obrazu (TSYC)

P20360

Identyfikujący numer zamówienia (J21)

P20360-M2

Oznaczenie narzędzia (Oznaczenie)

P20360-M2
