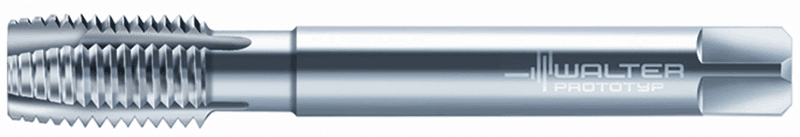

P20390-M12

398.04 PLN

Walter

6149286

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Długość trzonka (LS)

30 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

N / O

Długość trzonka (C4)

30 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Masa (ciężar) (WT)

0,062 kg

Masa (ciężar) (D7)

0,062 kg

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Średnica przewężenia (DN)

8,7 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

90

Rozmiar montażowy, po stronie maszyny (C2)

90

Średnia oprawki, po stronie maszyny (C3)

9 mm

Średnica chwytu (d₁)

9 mm

Długość mocowania (LSC)

27 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość rowka do mocowania (LCF)

37 mm

Długość użytkowa (LU)

83 mm

Stosunek długości średnicy (ULDR)

2,5

Długość funkcjonalna (LF)

110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Forma nakroju (G3)

B

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Średnica znamionowa gwintu, metryczna (TD)

12 mm

Typ gwintu (THFT)

M

Długość gwintu (THL)

23 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 12

Skok gwintu (TP)

1,75 mm

Typ gwintu (A1)

M

Średnica znamionowa gwintu, metryczna (A21)

12 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 12

Skok gwintu (A3)

1,75 mm

Średnica nakroju (A6)

10,16 mm

Długość gwintu (B1)

23 mm

Długość użytkowa (l₁)

110 mm

Długość kwadratowy (l₉)

10 mm

długość użytkowa (l₃)

83 mm

Wielkość gwintu (D_N)

M 12

Długość wątku (L_c)

23 mm

Skok gwintu (P)

1,75 mm

Szerokość mocowania (Szerokość mocowania)

7 mm

Liczba rowków (N)

3

Norma (STDNO)

DIN 376

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

mm

Norma (J1)

DIN 376

Boczny kąt natarcia (GAMF)

7 °

Średnica przewężenia (A9)

8,7 mm

Długość rowka do mocowania (B8)

37 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F9000h$09

Pozostała ilość doszlifowania (OAL)

111,92 mm

Pozostała ilość doszlifowania (B3)

111,92 mm

Długość fazy (B4)

7,88 mm

Długość wspornika (OVERHANG_LENGTH)

84,92 mm

Nazwa produktu (J22)

274

Klasa tolerancji gwintu (TCTR)

7G

Klasa tolerancji gwintu (A5)

7G

Identyfikator obrazu (TSYC)

P20390

Identyfikujący numer zamówienia (J21)

P20390-M12

Oznaczenie narzędzia (Oznaczenie)

P20390-M12
