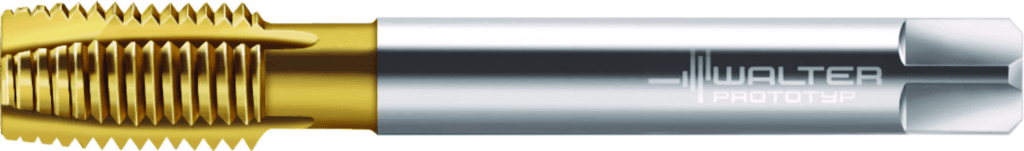

P2039005-M16

638.58 PLN

Walter

6149290

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,101 kg

Masa (ciężar) (D7)

0,101 kg

Rozmiar montażowy, po stronie maszyny (C2)

120

Aplikacja dodatkowa

N / O

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (H5)

TIN

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Długość użytkowa (LU)

68 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

42 mm

Oznaczenie materiału skrawającego producenta (H3)

TIN

Długość rowka do mocowania (LCF)

48 mm

Stosunek długości średnicy (ULDR)

2,5

Długość funkcjonalna (LF)

110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Średnica znamionowa gwintu, metryczna (TD)

16 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Średnica znamionowa gwintu, metryczna (A21)

16 mm

Rodzaj narzędzia (G21)

1

Forma nakroju (G3)

B

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Liczba rowków (N)

3

Norma (STDNO)

DIN 376

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

mm

Pozostała ilość doszlifowania (B3)

110 mm

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Wielkość gwintu (D_N)

M 16

Skok gwintu (P)

2 mm

Średnica przewężenia (DN)

11,7 mm

Boczny kąt natarcia (GAMF)

7 °

Średnica przewężenia (A9)

11,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1200h$09

Długość gwintu (THL)

25 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 16

Oznaczenie gwintu, na zewnątrz (A25)

M 16

Skok gwintu (A3)

2 mm

Średnica nakroju (A6)

13,9 mm

Długość gwintu (B1)

25 mm

Długość fazy (B4)

9 mm

Długość rowka do mocowania (B8)

48 mm

Długość wspornika (OVERHANG_LENGTH)

68 mm

długość użytkowa (l₃)

68 mm

Długość wątku (L_c)

25 mm

Pokrycie / powierzchnia (COATING)

TIN

Nazwa produktu (J22)

274

Oznaczenie materiału skrawającego producenta (GRADE)

TIN

Klasa tolerancji gwintu (TCTR)

7G

Klasa tolerancji gwintu (A5)

7G

Identyfikator obrazu (TSYC)

P2039005

Identyfikujący numer zamówienia (J21)

P2039005-M16

Oznaczenie narzędzia (Oznaczenie)

P2039005-M16
