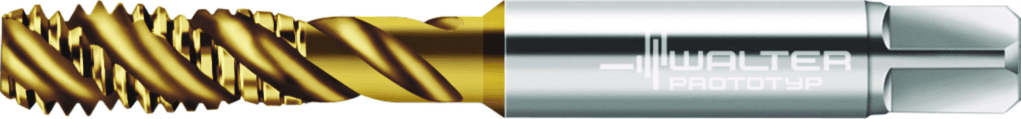

P2053905-M10

469.36 PLN

Walter

6244499

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Masa (ciężar) (WT)

0,052 kg

Masa (ciężar) (D7)

0,052 kg

Jednostka akwizycji (CUB)

M

Długość trzonka (LS)

30 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

100

Średnia oprawki, po stronie maszyny (C3)

10 mm

Średnica chwytu (d₁)

10 mm

Aplikacja dodatkowa

N / O

Długość trzonka (C4)

30 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Identyfikator obrazu (BLD)

2

Pokrycie / powierzchnia (H5)

TIN

Kąt skrętu linii śrubowej (FHA)

45 °

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Kąt skrętu linii śrubowej (D3)

45 °

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Długość funkcjonalna (LF)

100 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-100 mm

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

100

Długość użytkowa (LU)

39 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

28 mm

Oznaczenie materiału skrawającego producenta (H3)

TIN

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Skok gwintu (TP)

1,5 mm

Skok gwintu (P)

1,5 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Skok gwintu (A3)

1,5 mm

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość użytkowa (l₁)

100 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Średnica znamionowa gwintu, metryczna (TD)

10 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 10

Średnica znamionowa gwintu, metryczna (A21)

10 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 10

Średnica nakroju (A6)

8,43 mm

Długość użytkowa (B2)

39 mm

Długość kwadratowy (l₉)

11 mm

długość użytkowa (l₃)

39 mm

Wielkość gwintu (D_N)

M 10

Szerokość mocowania (Szerokość mocowania)

8 mm

Liczba rowków (N)

3

Forma nakroju (G3)

C

Norma (STDNO)

DIN 371

Norma (J1)

DIN 371

Długość gwintu (THL)

15 mm

Długość gwintu (B1)

15 mm

Długość wątku (L_c)

15 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1000h$09

Pokrycie / powierzchnia (COATING)

TIN

Długość rowka do mocowania (LCF)

38 mm

Długość rowka do mocowania (B8)

38 mm

Klasa tolerancji gwintu (TCTR)

6G

Klasa tolerancji gwintu (A5)

6G

Pozostała ilość doszlifowania (OAL)

101,67 mm

Pozostała ilość doszlifowania (B3)

101,67 mm

Długość wspornika (OVERHANG_LENGTH)

73,67 mm

Nazwa produktu (J22)

274

Średnica przewężenia (DN)

7,75 mm

Średnica przewężenia (A9)

7,75 mm

Długość fazy (B4)

3,83 mm

Oznaczenie materiału skrawającego producenta (GRADE)

TIN

Boczny kąt natarcia (GAMF)

15,5 °

Identyfikator obrazu (TSYC)

P2053905

Identyfikujący numer zamówienia (J21)

P2053905-M10

Oznaczenie narzędzia (Oznaczenie)

P2053905-M10
