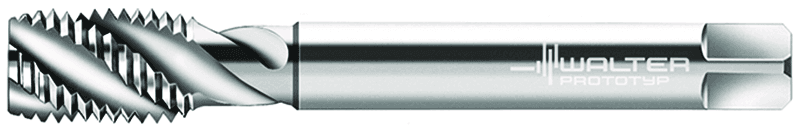

P20589-M14

525.76 PLN

Walter

6244580

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Aplikacja dodatkowa

N / O

Masa (ciężar) (WT)

0,073 kg

Masa (ciężar) (D7)

0,073 kg

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Kąt skrętu linii śrubowej (FHA)

45 °

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Kąt skrętu linii śrubowej (D3)

45 °

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Dokładność po stronie maszyny (CUBPMS)

G

Długość użytkowa (LU)

81 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Rozmiar montażowy, po stronie maszyny (CZCMS)

110

Długość mocowania (LSC)

29 mm

Rozmiar montażowy, po stronie maszyny (C2)

110

Średnia oprawki, po stronie maszyny (C3)

11 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Długość rowka do mocowania (LCF)

48 mm

Długość funkcjonalna (LF)

110 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Średnica znamionowa gwintu, metryczna (TD)

14 mm

Średnica znamionowa gwintu, metryczna (A21)

14 mm

Średnica chwytu (d₁)

11 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Liczba rowków (N)

3

Norma (STDNO)

DIN 376

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Skok gwintu (P)

2 mm

Wielkość gwintu (D_N)

M 14

Długość gwintu (THL)

20 mm

Długość gwintu (B1)

20 mm

Długość wątku (L_c)

20 mm

Średnica przewężenia (DN)

10,7 mm

Średnica przewężenia (A9)

10,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1100h$09

Skok gwintu (A3)

2 mm

Długość rowka do mocowania (B8)

48 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 14

Oznaczenie gwintu, na zewnątrz (A25)

M 14

Średnica nakroju (A6)

11,9 mm

Długość wspornika (OVERHANG_LENGTH)

81 mm

długość użytkowa (l₃)

81 mm

Klasa tolerancji gwintu (TCTR)

6G

Klasa tolerancji gwintu (A5)

6G

Nazwa produktu (J22)

274

Boczny kąt natarcia (GAMF)

15,5 °

Długość fazy (B4)

5,1 mm

Identyfikator obrazu (TSYC)

P20589

Identyfikujący numer zamówienia (J21)

P20589-M14

Oznaczenie narzędzia (Oznaczenie)

P20589-M14
