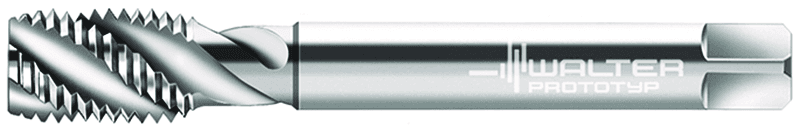

P20599-M16

590.68 PLN

Walter

6244587

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,09 kg

Masa (ciężar) (D7)

0,09 kg

Rozmiar montażowy, po stronie maszyny (C2)

120

Aplikacja dodatkowa

N / O

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Kąt skrętu linii śrubowej (FHA)

45 °

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Kąt skrętu linii śrubowej (D3)

45 °

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Długość użytkowa (LU)

68 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

42 mm

Długość rowka do mocowania (LCF)

53 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Długość funkcjonalna (LF)

110 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Średnica znamionowa gwintu, metryczna (TD)

16 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Średnica znamionowa gwintu, metryczna (A21)

16 mm

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Liczba rowków (N)

3

Norma (STDNO)

DIN 376

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Wielkość gwintu (D_N)

M 16

Skok gwintu (P)

2 mm

Średnica przewężenia (DN)

11,7 mm

Długość rowka do mocowania (B8)

53 mm

Średnica przewężenia (A9)

11,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1200h$09

Długość gwintu (THL)

20 mm

Długość gwintu (B1)

20 mm

Długość wątku (L_c)

20 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 16

Oznaczenie gwintu, na zewnątrz (A25)

M 16

Skok gwintu (A3)

2 mm

Średnica nakroju (A6)

13,9 mm

Długość wspornika (OVERHANG_LENGTH)

68 mm

długość użytkowa (l₃)

68 mm

Nazwa produktu (J22)

274

Boczny kąt natarcia (GAMF)

15,5 °

Długość fazy (B4)

5,1 mm

Klasa tolerancji gwintu (TCTR)

7G

Identyfikator obrazu (TSYC)

P20599

Klasa tolerancji gwintu (A5)

7G

Identyfikujący numer zamówienia (J21)

P20599-M16

Oznaczenie narzędzia (Oznaczenie)

P20599-M16
