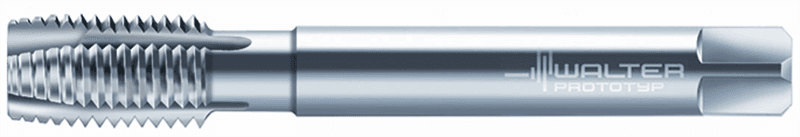

P21360-M36X2

2 362.73 PLN

Walter

6149366

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Rozmiar montażowy, po stronie maszyny (C2)

280

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

280

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Pozostała ilość doszlifowania (OAL)

170 mm

Aplikacja dodatkowa

N / O

Średnia oprawki, po stronie maszyny (C3)

28 mm

Średnica chwytu (d₁)

28 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Długość trzonka (LS)

45 mm

Długość trzonka (C4)

45 mm

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Dokładność po stronie maszyny (CUBPMS)

G

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Długość funkcjonalna (LF)

170 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

69 mm

Długość użytkowa (LU)

101 mm

Długość rowka do mocowania (LCF)

71 mm

Stosunek długości średnicy (ULDR)

2,5

Masa (ciężar) (WT)

0,803 kg

Masa (ciężar) (D7)

0,803 kg

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Kierunek skrawania (THDH)

R

Typ gwintu (THFT)

MF

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Typ gwintu (A1)

MF

Rodzaj narzędzia (G21)

1

Forma nakroju (G3)

B

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Liczba rowków (N)

4

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

mm

Skok gwintu (TP)

2 mm

Skok gwintu (P)

2 mm

Boczny kąt natarcia (GAMF)

7 °

Norma (STDNO)

DIN 374

Norma (J1)

DIN 374

Skok gwintu (A3)

2 mm

Długość fazy (B4)

9 mm

Długość gwintu (THL)

28 mm

Długość gwintu (B1)

28 mm

Długość wątku (L_c)

28 mm

Średnica przewężenia (DN)

27,7 mm

Średnica znamionowa gwintu, metryczna (TD)

36 mm

Średnica znamionowa gwintu, metryczna (A21)

36 mm

Średnica przewężenia (A9)

27,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G2800h$09

Długość kwadratowy (l₉)

25 mm

Szerokość mocowania (Szerokość mocowania)

22 mm

Pozostała ilość doszlifowania (B3)

170 mm

Długość użytkowa (l₁)

170 mm

Długość rowka do mocowania (B8)

71 mm

Długość wspornika (OVERHANG_LENGTH)

101 mm

długość użytkowa (l₃)

101 mm

Oznaczenie gwintu, na zewnątrz (THOD)

MF 36x2

Oznaczenie gwintu, na zewnątrz (A25)

MF 36x2

Średnica nakroju (A6)

33,9 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Nazwa produktu (J22)

274

Wielkość gwintu (D_N)

MF 36x2

Identyfikator obrazu (TSYC)

P21360

Identyfikujący numer zamówienia (J21)

P21360-M36X2

Oznaczenie narzędzia (Oznaczenie)

P21360-M36X2
