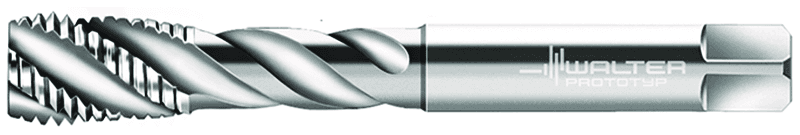

P21569-M36X2

2 724.60 PLN

Walter

6244656

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Rozmiar montażowy, po stronie maszyny (C2)

280

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

280

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Pozostała ilość doszlifowania (OAL)

170 mm

Aplikacja dodatkowa

N / O

Średnia oprawki, po stronie maszyny (C3)

28 mm

Średnica chwytu (d₁)

28 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Kąt skrętu linii śrubowej (FHA)

45 °

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Kąt skrętu linii śrubowej (D3)

45 °

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Długość trzonka (LS)

45 mm

Długość trzonka (C4)

45 mm

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Dokładność po stronie maszyny (CUBPMS)

G

Długość funkcjonalna (LF)

170 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-170 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

69 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Długość użytkowa (LU)

101 mm

Stosunek długości średnicy (ULDR)

2,5

Długość rowka do mocowania (LCF)

82 mm

Masa (ciężar) (D7)

0,702 kg

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Liczba ostrzy (NOF)

5

Kierunek skrawania (THDH)

R

Typ gwintu (THFT)

MF

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Typ gwintu (A1)

MF

Liczba ostrzy (D1)

5

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Liczba rowków (N)

5

Długość gwintu (THL)

22 mm

Długość gwintu (B1)

22 mm

Długość wątku (L_c)

22 mm

Forma nakroju (G3)

C

Masa (ciężar) (WT)

kg

Skok gwintu (TP)

2 mm

Skok gwintu (P)

2 mm

Norma (STDNO)

DIN 374

Norma (J1)

DIN 374

Skok gwintu (A3)

2 mm

Średnica przewężenia (DN)

27,7 mm

Średnica znamionowa gwintu, metryczna (TD)

36 mm

Średnica znamionowa gwintu, metryczna (A21)

36 mm

Średnica przewężenia (A9)

27,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G2800h$09

Długość kwadratowy (l₉)

25 mm

Szerokość mocowania (Szerokość mocowania)

22 mm

Pozostała ilość doszlifowania (B3)

170 mm

Długość użytkowa (l₁)

170 mm

Długość wspornika (OVERHANG_LENGTH)

101 mm

długość użytkowa (l₃)

101 mm

Oznaczenie gwintu, na zewnątrz (A25)

MF 36x2

Średnica nakroju (A6)

33,9 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Długość fazy (B4)

5,6 mm

Nazwa produktu (J22)

274

Boczny kąt natarcia (GAMF)

15,5 °

Długość rowka do mocowania (B8)

82 mm

Identyfikator obrazu (TSYC)

P21569

Identyfikujący numer zamówienia (J21)

P21569-M36X2

Oznaczenie narzędzia (Oznaczenie)

P21569-M36X2

Wielkość gwintu (D_N)

MF 36x2
