P22200-UNC8

175.61 PLN

Walter

6382902

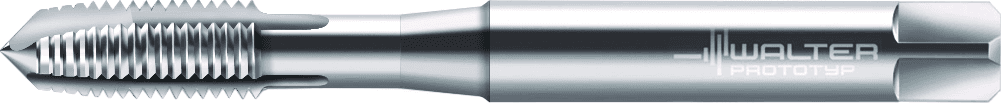

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (WT)

0,009 kg

Masa (ciężar) (D7)

0,009 kg

Aplikacja dodatkowa

N / O

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Identyfikator obrazu (BLD)

2

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Liczba ostrzy (NOF)

2

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (D1)

2

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Rozmiar montażowy, po stronie maszyny (CZCMS)

45

Rozmiar montażowy, po stronie maszyny (C2)

45

Średnia oprawki, po stronie maszyny (C3)

4,5 mm

Długość funkcjonalna (LF)

63 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-63 mm

Długość użytkowa (LU)

21 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość trzonka (LS)

21 mm

Długość trzonka (C4)

21 mm

Długość mocowania (LSC)

21 mm

Średnica chwytu (d₁)

4,5 mm

Długość rowka do mocowania (LCF)

20 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Zwojność gwintu na cale (TPI)

32

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Forma nakroju (G3)

B

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Klasa tolerancji gwintu (TCTR)

3B

Boczny kąt natarcia (GAMF)

7 °

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F4500h$09

Długość kwadratowy (l₉)

6 mm

Szerokość mocowania (Szerokość mocowania)

3,4 mm

Typ gwintu (THFT)

UNC

Typ gwintu (A1)

UNC

Zwojność gwintu na cale (A4)

32

Długość fazy (B4)

3,57 mm

Pozostała ilość doszlifowania (OAL)

64,68 mm

Średnica znamionowa gwintu, metryczna (TD)

4,166 mm

Średnica nominalna gwintu, cale (TDIN)

0,164 inch

Numer gwintu (TDZ)

8

Długość gwintu (THL)

12 mm

Oznaczenie gwintu, na zewnątrz (THOD)

UNC #8-32

Średnica znamionowa gwintu, metryczna (A21)

4,166 mm

Średnica nominalna gwintu, cale (A22)

0,164 inch

Numer gwintu (A23)

8

Oznaczenie gwintu, na zewnątrz (A25)

UNC #8-32

Średnica nakroju (A6)

3,33 mm

Długość gwintu (B1)

12 mm

Pozostała ilość doszlifowania (B3)

64,68 mm

Wielkość gwintu (D_N-P)

UNC #8-32

Liczba rowków (N)

2

Długość użytkowa (B2)

21 mm

Klasa tolerancji gwintu (A5)

3B

Długość użytkowa (l₁)

63 mm

długość użytkowa (l₃)

21 mm

Długość wątku (L_c)

12 mm

Średnica przewężenia (DN)

2,78 mm

Średnica przewężenia (A9)

2,78 mm

Wielkość gwintu (D_N)

4,166 mm

Długość wspornika (OVERHANG_LENGTH)

43,68 mm

Długość rowka do mocowania (B8)

20 mm

Nazwa produktu (J22)

274

Norma (STDNO)

DIN 2184-1-B

Norma (J1)

DIN 2184-1-B

Identyfikator obrazu (TSYC)

P22200

Identyfikujący numer zamówienia (J21)

P22200-UNC8

Oznaczenie narzędzia (Oznaczenie)

P22200-UNC8
