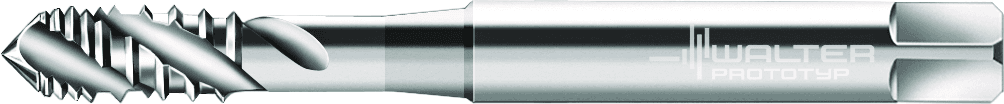

P40519-M5

218.72 PLN

Walter

6244823

Gwintownik maszynowy HSS-E

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

70 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-70 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

60

Średnia oprawki, po stronie maszyny (C3)

6 mm

Średnica chwytu (d₁)

6 mm

Aplikacja dodatkowa

N / O

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

P

Identyfikator obrazu (BLD)

2

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Kąt skrętu linii śrubowej (FHA)

45 °

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Kąt skrętu linii śrubowej (D3)

45 °

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Rozmiar montażowy, po stronie maszyny (CZCMS)

60

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Średnica przewężenia (DN)

3,8 mm

Masa (ciężar) (WT)

0,013 kg

Masa (ciężar) (D7)

0,013 kg

Długość trzonka (LS)

27 mm

Długość trzonka (C4)

27 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

23 mm

Długość użytkowa (LU)

25 mm

Kierunek skręcania (D2)

R

Długość rowka do mocowania (LCF)

24 mm

Kierunek skręcania (FHH)

R

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Skok gwintu (TP)

0,8 mm

Skok gwintu (P)

0,8 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość kwadratowy (l₉)

8 mm

Liczba rowków (N)

3

Szerokość mocowania (Szerokość mocowania)

4,9 mm

Forma nakroju (G3)

C

Norma (STDNO)

DIN 371

Norma (J1)

DIN 371

Wielkość gwintu (D_N)

M 5

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F6000h$09

Długość użytkowa (B2)

25 mm

Pozostała ilość doszlifowania (OAL)

72,1 mm

Średnica znamionowa gwintu, metryczna (TD)

5 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 5

Średnica znamionowa gwintu, metryczna (A21)

5 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 5

Skok gwintu (A3)

0,8 mm

Średnica nakroju (A6)

4,16 mm

Pozostała ilość doszlifowania (B3)

72,1 mm

Długość gwintu (THL)

8 mm

Długość gwintu (B1)

8 mm

Średnica przewężenia (A9)

3,8 mm

Długość wspornika (OVERHANG_LENGTH)

49,1 mm

Długość użytkowa (l₁)

70 mm

długość użytkowa (l₃)

25 mm

Długość wątku (L_c)

8 mm

Klasa tolerancji gwintu (TCTR)

6H

Klasa tolerancji gwintu (A5)

6H

Długość rowka do mocowania (B8)

24 mm

Nazwa produktu (J22)

274

Długość fazy (B4)

1,6 mm

Boczny kąt natarcia (GAMF)

15,5 °

Identyfikator obrazu (TSYC)

P40519

Identyfikujący numer zamówienia (J21)

P40519-M5

Oznaczenie narzędzia (Oznaczenie)

P40519-M5
