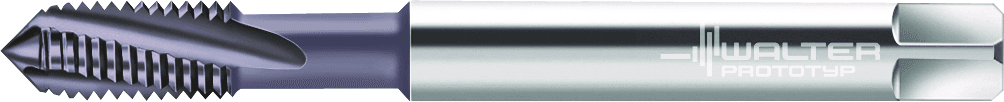

2041663-M2

352.81 PLN

Walter

5664597

Gwintowniki maszynowe HSS-E-PM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Długość funkcjonalna (LF)

45 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-45 mm

Strona maszyny typu forma (FMT)

EXT

Typ montażu, po stronie maszyny (C11)

ZYL

Masa (ciężar) (D7)

0,004 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Identyfikator obrazu (BLD)

2

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Liczba ostrzy (NOF)

3

Liczba ostrzy (D1)

3

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Rozmiar montażowy, po stronie maszyny (CZCMS)

28

Rozmiar montażowy, po stronie maszyny (C2)

28

Średnia oprawki, po stronie maszyny (C3)

2,8 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość trzonka (LS)

21 mm

Długość trzonka (C4)

21 mm

Długość mocowania (LSC)

20 mm

Średnica chwytu (d₁)

2,8 mm

Kierunek skręcania (D2)

R

Długość użytkowa (LU)

8 mm

Kierunek skręcania (FHH)

R

Kąt skrętu linii śrubowej (FHA)

15 °

Główne zastosowanie

S

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Klasa tolerancji gwintu (TCTR)

6HX

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Klasa tolerancji gwintu (A5)

6HX

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Liczba rowków (N)

3

Kąt skrętu linii śrubowej (D3)

15 °

Forma nakroju (G3)

C

Masa (ciężar) (WT)

kg

Stosunek długości średnicy (ULDR)

1,5

długość użytkowa (l₃)

8 mm

Pozostała ilość doszlifowania (OAL)

45,8 mm

Średnica znamionowa gwintu, metryczna (TD)

2 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 2

Skok gwintu (TP)

0,4 mm

Średnica znamionowa gwintu, metryczna (A21)

2 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 2

Skok gwintu (A3)

0,4 mm

Średnica nakroju (A6)

1,58 mm

Pozostała ilość doszlifowania (B3)

45,8 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F2800h$09

Długość wspornika (OVERHANG_LENGTH)

25,8 mm

Długość użytkowa (l₁)

45 mm

Długość kwadratowy (l₉)

5 mm

Skok gwintu (P)

0,4 mm

Szerokość mocowania (Szerokość mocowania)

2,1 mm

Długość gwintu (THL)

8 mm

Długość gwintu (B1)

8 mm

Długość wątku (L_c)

8 mm

Długość użytkowa (B2)

8 mm

Wielkość gwintu (D_N)

M 2

Nazwa produktu (J22)

313

Pokrycie / powierzchnia (COATING)

Al2O3

Oznaczenie materiału skrawającego producenta (GRADE)

ACN

Oznaczenie materiału skrawającego producenta (H3)

ACN

Pokrycie / powierzchnia (H5)

Al2O3

Norma (STDNO)

~DIN 371

Norma (J1)

~DIN 371

Boczny kąt natarcia (GAMF)

4 °

Długość fazy (B4)

1 mm

Długość rowka do mocowania (LCF)

15,2 mm

Długość rowka do mocowania (B8)

15,2 mm

Identyfikator obrazu (TSYC)

2041663

Oznaczenie narzędzia (Oznaczenie)

2041663

Identyfikujący numer zamówienia (J21)

2041663-M2
