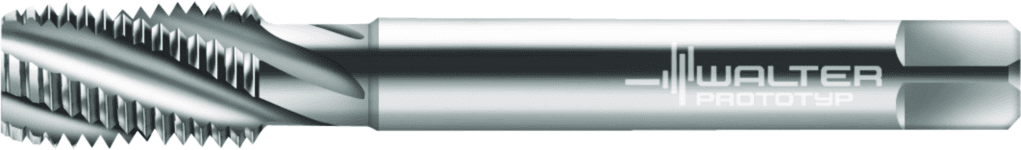

204602-M16

739.69 PLN

Walter

5076607

Gwintowniki maszynowe HSS-E-PM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

120

Pozostała ilość doszlifowania (OAL)

110 mm

Aplikacja dodatkowa

P

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Masa (ciężar) (WT)

0,095 kg

Masa (ciężar) (D7)

0,095 kg

Długość użytkowa (LU)

68 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

42 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Długość rowka do mocowania (LCF)

35 mm

Główne zastosowanie

S

Długość funkcjonalna (LF)

110 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Klasa tolerancji gwintu (TCTR)

6HX

Średnica znamionowa gwintu, metryczna (TD)

16 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Średnica znamionowa gwintu, metryczna (A21)

16 mm

Klasa tolerancji gwintu (A5)

6HX

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Długość rowka do mocowania (B8)

35 mm

Liczba rowków (N)

4

Norma (STDNO)

DIN 376

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Wielkość gwintu (D_N)

M 16

Skok gwintu (P)

2 mm

Średnica przewężenia (DN)

11,7 mm

Średnica przewężenia (A9)

11,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1200h$09

Długość gwintu (THL)

25 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 16

Oznaczenie gwintu, na zewnątrz (A25)

M 16

Skok gwintu (A3)

2 mm

Średnica nakroju (A6)

13,9 mm

Długość gwintu (B1)

25 mm

Długość wspornika (OVERHANG_LENGTH)

68 mm

długość użytkowa (l₃)

68 mm

Długość wątku (L_c)

25 mm

Długość fazy (B4)

5,6 mm

Nazwa produktu (J22)

313

Boczny kąt natarcia (GAMF)

4 °

Kąt skrętu linii śrubowej (FHA)

25 °

Kąt skrętu linii śrubowej (D3)

25 °

Identyfikator obrazu (TSYC)

204602

Identyfikujący numer zamówienia (J21)

204602-M16

Oznaczenie narzędzia (Oznaczenie)

204602
