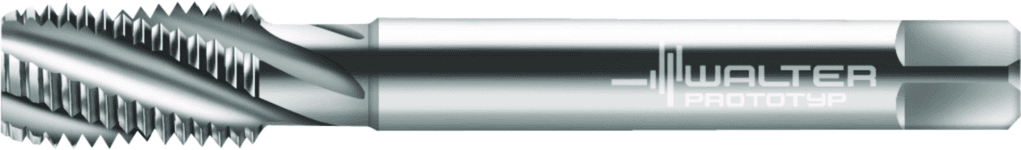

224602-UNC3/4

1 048.33 PLN

Walter

5078228

Gwintowniki maszynowe HSS-E-PM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

140

Aplikacja dodatkowa

P

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Pokrycie / powierzchnia (COATING)

unbeschichtet

Pokrycie / powierzchnia (H5)

unbeschichtet

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Oznaczenie materiału skrawającego producenta (H3)

UNBESCHICH

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Oznaczenie materiału skrawającego producenta (GRADE)

UNBESCHICH

Dokładność po stronie maszyny (CUBPMS)

G

Masa (ciężar) (WT)

0,159 kg

Masa (ciężar) (D7)

0,159 kg

Rozmiar montażowy, po stronie maszyny (CZCMS)

140

Średnia oprawki, po stronie maszyny (C3)

14 mm

Średnica chwytu (d₁)

14 mm

Długość funkcjonalna (LF)

125 mm

Pozostała ilość doszlifowania (OAL)

125 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-125 mm

Długość użytkowa (LU)

81 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

44 mm

Kierunek skręcania (D2)

R

Kierunek skręcania (FHH)

R

Długość rowka do mocowania (LCF)

44 mm

Główne zastosowanie

S

Zastosowanie

Gwintowanie

Liczba ostrzy (NOF)

5

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Liczba ostrzy (D1)

5

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Liczba rowków (N)

5

Forma nakroju (G3)

C

Zwojność gwintu na cale (TPI)

10

Stosunek długości średnicy (ULDR)

1,5

Pozostała ilość doszlifowania (B3)

125 mm

Długość użytkowa (l₁)

125 mm

Średnica przewężenia (DN)

13,7 mm

Średnica przewężenia (A9)

13,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1400h$09

Długość kwadratowy (l₉)

14 mm

Szerokość mocowania (Szerokość mocowania)

11 mm

Typ gwintu (THFT)

UNC

Typ gwintu (A1)

UNC

Długość rowka do mocowania (B8)

44 mm

Długość wspornika (OVERHANG_LENGTH)

81 mm

długość użytkowa (l₃)

81 mm

Średnica znamionowa gwintu, metryczna (TD)

19,05 mm

Średnica nominalna gwintu (jako wartość ułamkowa) (TDFR)

3/4 inch

Średnica nominalna gwintu, cale (TDIN)

0,75 inch

Długość gwintu (THL)

30 mm

Oznaczenie gwintu, na zewnątrz (THOD)

UNC 3/4-10

Średnica znamionowa gwintu, metryczna (A21)

19,05 mm

Średnica nominalna gwintu, cale (A22)

0,75 inch

Średnica nominalna gwintu (jako wartość ułamkowa) (A24)

3/4 inch

Oznaczenie gwintu, na zewnątrz (A25)

UNC 3/4-10

Zwojność gwintu na cale (A4)

10

Średnica nakroju (A6)

16,38 mm

Długość gwintu (B1)

30 mm

Wielkość gwintu (D_N-P)

UNC 3/4-10

Długość wątku (L_c)

30 mm

Norma (STDNO)

DIN 2184-1

Norma (J1)

DIN 2184-1

Klasa tolerancji gwintu (TCTR)

2B

Klasa tolerancji gwintu (A5)

2B

Wielkość gwintu (D_N)

19,05 mm

Długość fazy (B4)

7,11 mm

Nazwa produktu (J22)

313

Boczny kąt natarcia (GAMF)

4 °

Kąt skrętu linii śrubowej (FHA)

25 °

Kąt skrętu linii śrubowej (D3)

25 °

Identyfikator obrazu (TSYC)

224602

Oznaczenie narzędzia (Oznaczenie)

224602

Identyfikujący numer zamówienia (J21)

224602-UNC3/4
