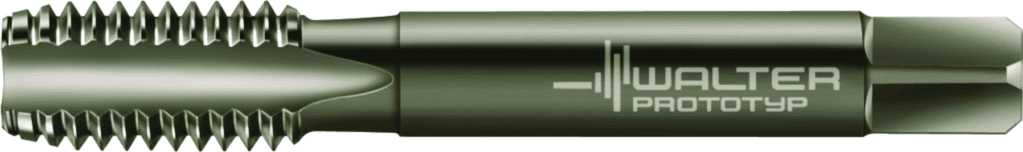

E20364-M12

330.99 PLN

Walter

5603078

Gwintowniki maszynowe HSS-E-PM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Długość trzonka (LS)

30 mm

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Długość trzonka (C4)

30 mm

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

K / N / O

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Dokładność po stronie maszyny (CUBPMS)

F

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (FHH)

N

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Masa (ciężar) (WT)

0,061 kg

Masa (ciężar) (D7)

0,061 kg

Średnica przewężenia (DN)

8,7 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

90

Rozmiar montażowy, po stronie maszyny (C2)

90

Średnia oprawki, po stronie maszyny (C3)

9 mm

Średnica chwytu (d₁)

9 mm

Długość mocowania (LSC)

27 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość rowka do mocowania (LCF)

37 mm

Długość użytkowa (LU)

83 mm

Długość funkcjonalna (LF)

110 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-110 mm

Zastosowanie

Gwintowanie

Gwint zewnętrzny / wewnętrzny (TTP)

I

Klasa tolerancji gwintu (TCTR)

6HX

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Klasa tolerancji gwintu (A5)

6HX

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Średnica znamionowa gwintu, metryczna (TD)

12 mm

Typ gwintu (THFT)

M

Długość gwintu (THL)

23 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 12

Skok gwintu (TP)

1,75 mm

Typ gwintu (A1)

M

Średnica znamionowa gwintu, metryczna (A21)

12 mm

Oznaczenie gwintu, na zewnątrz (A25)

M 12

Skok gwintu (A3)

1,75 mm

Średnica nakroju (A6)

10,16 mm

Długość gwintu (B1)

23 mm

Długość użytkowa (l₁)

110 mm

Długość kwadratowy (l₉)

10 mm

długość użytkowa (l₃)

83 mm

Wielkość gwintu (D_N)

M 12

Długość wątku (L_c)

23 mm

Skok gwintu (P)

1,75 mm

Szerokość mocowania (Szerokość mocowania)

7 mm

Liczba rowków (N)

4

Norma (STDNO)

DIN 376

Pozostała ilość doszlifowania (B3)

110 mm

Długość fazy (B4)

4,91 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Długość wspornika (OVERHANG_LENGTH)

83 mm

Średnica przewężenia (A9)

8,7 mm

Długość rowka do mocowania (B8)

37 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21F9000h$09

Nazwa produktu (J22)

313

Boczny kąt natarcia (GAMF)

5 °

Pokrycie / powierzchnia (COATING)

Nitriert + vaporisiert

Oznaczenie materiału skrawającego producenta (GRADE)

NID

Oznaczenie materiału skrawającego producenta (H3)

NID

Pokrycie / powierzchnia (H5)

Nitriert + vaporisie

Identyfikator obrazu (TSYC)

E20364

Identyfikujący numer zamówienia (J21)

E20364-M12

Oznaczenie narzędzia (Oznaczenie)

E20364-M12
