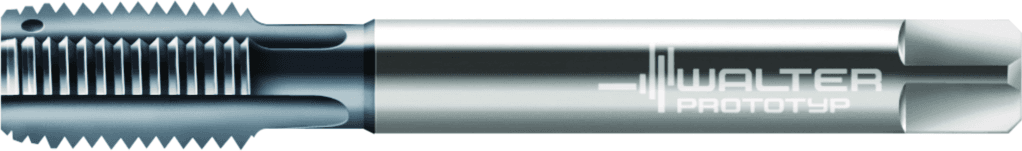

E2036446-M16

1 192.01 PLN

Walter

5603135

Gwintowniki maszynowe HSS-E-PM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (CXSC)

2

Wyjście środka chłodząco-smarującego (H22)

2

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Wersja oprawki, po stronie maszyny (C14)

1

Rozmiar montażowy, po stronie maszyny (C2)

120

Pozostała ilość doszlifowania (OAL)

110 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

K / N / O

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Dokładność po stronie maszyny (CUBPMS)

G

Rozmiar montażowy, po stronie maszyny (CZCMS)

120

Średnia oprawki, po stronie maszyny (C3)

12 mm

Średnica chwytu (d₁)

12 mm

Masa (ciężar) (WT)

0,091 kg

Masa (ciężar) (D7)

0,091 kg

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (FHH)

N

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Długość użytkowa (LU)

68 mm

Długość trzonka (LS)

33 mm

Długość trzonka (C4)

33 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

42 mm

Długość rowka do mocowania (LCF)

48 mm

Długość funkcjonalna (LF)

110 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-110 mm

Zastosowanie

Gwintowanie

Pokrycie / powierzchnia (COATING)

TiCN

Pokrycie / powierzchnia (H5)

TiCN

Gwint zewnętrzny / wewnętrzny (TTP)

I

Klasa tolerancji gwintu (TCTR)

6HX

Średnica znamionowa gwintu, metryczna (TD)

16 mm

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Średnica znamionowa gwintu, metryczna (A21)

16 mm

Klasa tolerancji gwintu (A5)

6HX

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Długość kwadratowy (l₉)

12 mm

Szerokość mocowania (Szerokość mocowania)

9 mm

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Długość użytkowa (l₁)

110 mm

Liczba rowków (N)

4

Norma (STDNO)

DIN 376

Pozostała ilość doszlifowania (B3)

110 mm

Forma nakroju (G3)

C

Norma (J1)

DIN 376

Skok gwintu (TP)

2 mm

Wielkość gwintu (D_N)

M 16

Skok gwintu (P)

2 mm

Średnica przewężenia (DN)

11,7 mm

Średnica przewężenia (A9)

11,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1200h$09

Długość gwintu (THL)

25 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 16

Oznaczenie gwintu, na zewnątrz (A25)

M 16

Skok gwintu (A3)

2 mm

Średnica nakroju (A6)

13,9 mm

Długość gwintu (B1)

25 mm

Długość rowka do mocowania (B8)

48 mm

Długość wspornika (OVERHANG_LENGTH)

68 mm

długość użytkowa (l₃)

68 mm

Długość wątku (L_c)

25 mm

Długość fazy (B4)

5,6 mm

Nazwa produktu (J22)

313

Oznaczenie materiału skrawającego producenta (GRADE)

TICN

Oznaczenie materiału skrawającego producenta (H3)

TICN

Boczny kąt natarcia (GAMF)

5 °

Identyfikator obrazu (TSYC)

E2036446

Identyfikujący numer zamówienia (J21)

E2036446-M16

Oznaczenie narzędzia (Oznaczenie)

E2036446-M16
