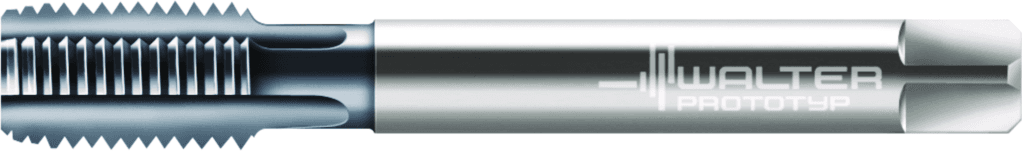

E2036466-M20

1 436.80 PLN

Walter

5603109

Gwintowniki maszynowe HSS-E-PM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Jednostka akwizycji (CUB)

M

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Rozmiar montażowy, po stronie maszyny (C2)

160

Średnia oprawki, po stronie maszyny (C3)

16 mm

Średnica chwytu (d₁)

16 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

K / N / O

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Długość trzonka (LS)

36 mm

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Długość trzonka (C4)

36 mm

Liczba ostrzy (NOF)

4

Liczba ostrzy (D1)

4

Dokładność po stronie maszyny (CUBPMS)

G

Długość użytkowa (LU)

95 mm

długość użytkowa (l₃)

95 mm

Rozmiar montażowy, po stronie maszyny (CZCMS)

160

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (FHH)

N

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

45 mm

Długość funkcjonalna (LF)

140 mm

Pozostała ilość doszlifowania (OAL)

140 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-140 mm

Długość rowka do mocowania (LCF)

60 mm

Masa (ciężar) (WT)

0,212 kg

Masa (ciężar) (D7)

0,212 kg

Zastosowanie

Gwintowanie

Pokrycie / powierzchnia (COATING)

TiCN

Pokrycie / powierzchnia (H5)

TiCN

Gwint zewnętrzny / wewnętrzny (TTP)

I

Klasa tolerancji gwintu (TCTR)

6HX

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Klasa tolerancji gwintu (A5)

6HX

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Typ gwintu (THFT)

M

Typ gwintu (A1)

M

Liczba rowków (N)

4

Norma (STDNO)

DIN 376

Norma (J1)

DIN 376

Skok gwintu (TP)

2,5 mm

Wielkość gwintu (D_N)

M 20

Skok gwintu (P)

2,5 mm

Średnica przewężenia (DN)

15,7 mm

Średnica znamionowa gwintu, metryczna (TD)

20 mm

Średnica znamionowa gwintu, metryczna (A21)

20 mm

Średnica przewężenia (A9)

15,7 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G1600h$09

Długość kwadratowy (l₉)

15 mm

Szerokość mocowania (Szerokość mocowania)

12 mm

Długość gwintu (THL)

30 mm

Długość gwintu (B1)

30 mm

Oznaczenie gwintu, na zewnątrz (THOD)

M 20

Oznaczenie gwintu, na zewnątrz (A25)

M 20

Skok gwintu (A3)

2,5 mm

Średnica nakroju (A6)

17,38 mm

Pozostała ilość doszlifowania (B3)

140 mm

Długość rowka do mocowania (B8)

60 mm

Długość wspornika (OVERHANG_LENGTH)

95 mm

Długość użytkowa (l₁)

140 mm

Długość wątku (L_c)

30 mm

Forma nakroju (G3)

E

Długość fazy (B4)

4,38 mm

Nazwa produktu (J22)

313

Oznaczenie materiału skrawającego producenta (GRADE)

TICN

Oznaczenie materiału skrawającego producenta (H3)

TICN

Boczny kąt natarcia (GAMF)

5 °

Identyfikator obrazu (TSYC)

E2036466

Identyfikujący numer zamówienia (J21)

E2036466-M20

Oznaczenie narzędzia (Oznaczenie)

E2036466-M20
