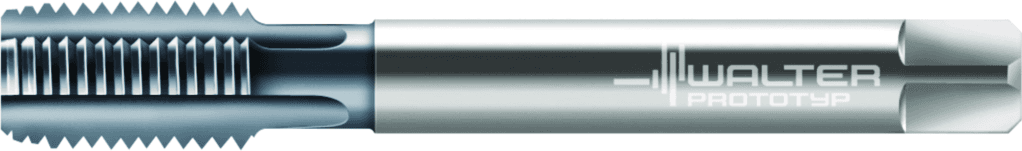

E2436406-G1

2 980.02 PLN

Walter

5603223

Gwintowniki maszynowe HSS-E-PM

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja narzędzia (BMC)

S

Rozmiar montażowy, po stronie maszyny (C2)

250

Jednostka akwizycji (CUB)

M

Rozmiar montażowy, po stronie maszyny (CZCMS)

250

Strona maszyny typu forma (FMT)

EXT

Identyfikator obrazu (BLD)

1

Typ montażu, po stronie maszyny (C11)

ZYL

Średnia oprawki, po stronie maszyny (C3)

25 mm

Średnica chwytu (d₁)

25 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Główne zastosowanie

K / N / O

Średnica oprawki, po stronie maszyny, klasa tolerancji ISO (C31)

h9

Prędkość obrotowa, maks. (RPMX)

5000 1/min

Pozostała ilość doszlifowania (OAL)

160 mm

Liczba ostrzy (NOF)

6

Liczba ostrzy (D1)

6

Dokładność po stronie maszyny (CUBPMS)

G

Kąt skrętu linii śrubowej (FHA)

0 °

Kierunek skręcania (FHH)

N

Kierunek skręcania (D2)

N

Kąt skrętu linii śrubowej (D3)

0 °

Długość funkcjonalna (LF)

160 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-160 mm

Długość trzonka (LS)

42 mm

Długość trzonka (C4)

42 mm

Forma montażowa, po stronie maszyny (C12)

21

Długość mocowania (LSC)

67 mm

Stosunek długości średnicy (ULDR)

2

Masa (ciężar) (WT)

0,613 kg

Masa (ciężar) (D7)

0,613 kg

Długość użytkowa (LU)

93 mm

Długość rowka do mocowania (LCF)

67 mm

Zastosowanie

Gwintowanie

Pokrycie / powierzchnia (COATING)

TiCN

Pokrycie / powierzchnia (H5)

TiCN

Kierunek skrawania (THDH)

R

Liczba gwintów (THSTS)

1

Rodzaj narzędzia (TTPID)

1

Rodzaj narzędzia (G21)

1

Proces obróbki (J8)

EGI

Numer normy cechy rzeczowej (NSM)

DIN4000-80

Forma nakroju (G3)

C

Zwojność gwintu na cale (TPI)

11

Zwoje na cal (Zwojena cal)

11

Typ gwintu (THFT)

G

Średnica nominalna gwintu (jako wartość ułamkowa) (TDFR)

1" inch

Średnica nominalna gwintu (jako wartość ułamkowa) (A24)

1" inch

Pozostała ilość doszlifowania (B3)

160 mm

Zwojność gwintu na cale (A4)

11

Długość użytkowa (l₁)

160 mm

Norma (STDNO)

DIN 5156

Klasa tolerancji gwintu (TCTR)

NORMAL

Typ gwintu (A1)

G

Klasa tolerancji gwintu (A5)

NORMAL

Norma (J1)

DIN 5156

Średnica przewężenia (DN)

24,7 mm

Średnica znamionowa gwintu, metryczna (TD)

33,249 mm

Średnica nominalna gwintu, cale (TDIN)

1,309 inch

Długość gwintu (THL)

28 mm

Oznaczenie gwintu, na zewnątrz (THOD)

G 1"-11

Średnica znamionowa gwintu, metryczna (A21)

33,249 mm

Średnica nominalna gwintu, cale (A22)

1,309 inch

Oznaczenie gwintu, na zewnątrz (A25)

G 1"-11

Średnica nakroju (A6)

30,59 mm

Średnica przewężenia (A9)

24,7 mm

Długość gwintu (B1)

28 mm

Długość rowka do mocowania (B8)

67 mm

Kodowanie złącza, po stronie maszyny (J6)

ZYL21G2500h$09

Długość wspornika (OVERHANG_LENGTH)

93 mm

Długość kwadratowy (l₉)

23 mm

długość użytkowa (l₃)

93 mm

Wielkość gwintu (D_N)

33,249 mm

Wielkość gwintu (D_N-P)

G 1"-11

Długość wątku (L_c)

28 mm

Szerokość mocowania (Szerokość mocowania)

20 mm

Liczba rowków (N)

6

Długość fazy (B4)

6,46 mm

Nazwa produktu (J22)

313

Oznaczenie materiału skrawającego producenta (GRADE)

TICN

Oznaczenie materiału skrawającego producenta (H3)

TICN

Boczny kąt natarcia (GAMF)

5 °

Identyfikator obrazu (TSYC)

E2436406

Identyfikujący numer zamówienia (J21)

E2436406-G1

Oznaczenie narzędzia (Oznaczenie)

E2436406-G1
