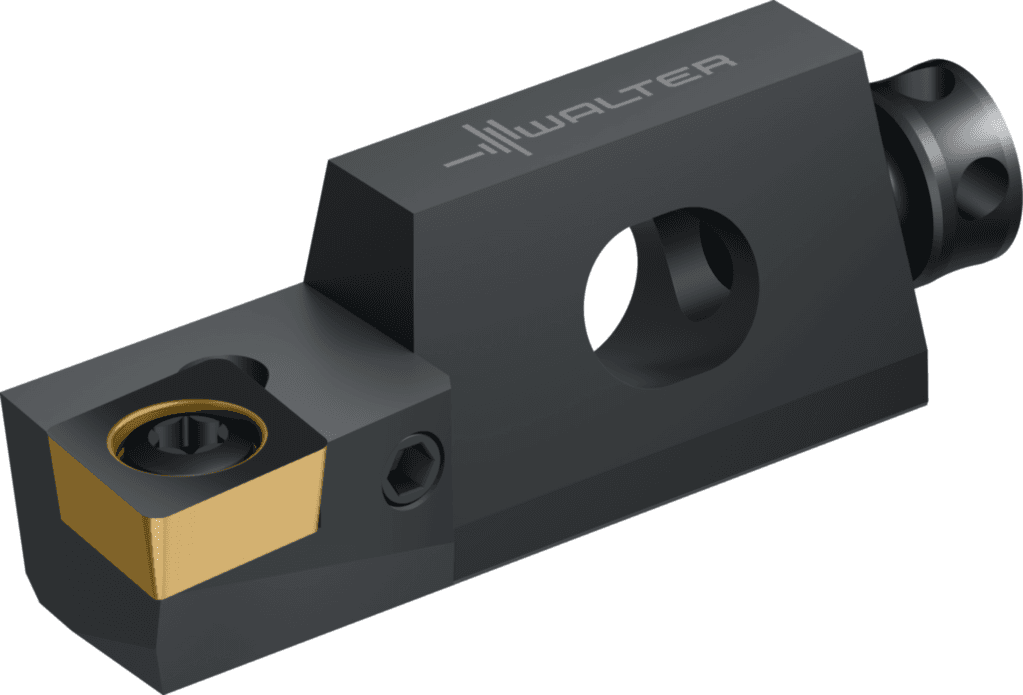

SCLCR12CA-12

1 032.36 PLN

Walter

5007883

Kasety wg ISO SCLC...CA

Dostępność

Standardowe narzędzia w magazynie

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja oprawki, po stronie maszyny (C14)

8

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Kąt naroża płytki skrawającej (E3)

80 °

Kąt padania (E1)

95 °

Numer normy cechy rzeczowej (NSM)

DIN4000-175

Kodowanie złącza płytki skrawającej (J41)

ISO$CC1204003******

Oznaczenie płytki skrawającej (J42)

CCMT 432

Możliwe płytki skrawające (Typ)

CC .. 1204 ..

Min. średnica skrawania (D_{c min})

50 mm

Pozostała ilość doszlifowania (B5)

55 mm

Masa (ciężar) (WT)

0,001 kg

Masa (ciężar) (D7)

0,085 kg

Długość całkowita (l₁)

55 mm

Identyfikator obrazu (BLD)

6

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Proces obróbki (J8)

DDI

Szerokość funkcjonalna (A2)

20 mm

Długość funkcjonalna (A3)

55 mm

Wysokość (h)

20 mm

Szerokość użytkowa (f)

20 mm

Wysokość funkcjonalna (A4)

12 mm

Wysokość chwytu (C4)

20 mm

Szerokość chwytu (B)

16 mm

Typ montażu, po stronie maszyny (C11)

KKH

Rozmiar montażowy, po stronie maszyny (C2)

012R

Długość śruby regulacyjnej (G10)

8 mm

Odstęp otworu 1 (G4)

20 mm

Średnica otworu mocującego (G6)

7 mm

Kąt otworu do mocowania (G7)

20 °

Wysokość otworu do mocowania (G8)

6 mm

Kodowanie złącza, po stronie maszyny (J6)

KKH01C012R

Średnica chwytu (d₈)

7 mm

Wysokość centrum (h₁)

12 mm

Długość zamocowania (l₅)

32 mm

Odstęp oprawki (l₁₃)

20 mm

Wysokość otworu mocującego (t)

6 mm

Długość głowicy (B1)

23 mm

Szerokość chwytu (C8)

16 mm

Identyfikujący numer zamówienia (J21)

SCLCR12CA-12

Oznaczenie narzędzia (Oznaczenie)

SCLCR12CA-12
