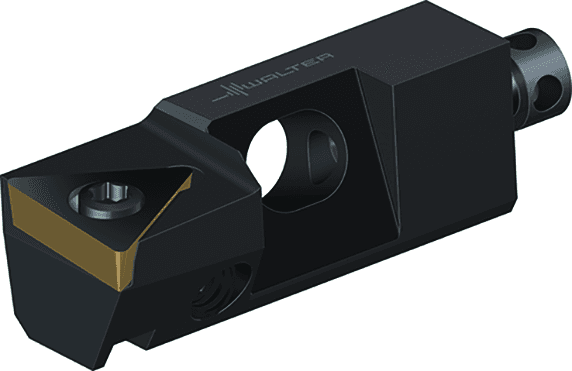

STFCR10CA-11

1 032.36 PLN

Walter

5009055

Kasety wg ISO STFC...CA

Dostępność

Standardowe narzędzia w magazynie

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja oprawki, po stronie maszyny (C14)

8

Kąt naroża płytki skrawającej (E3)

60 °

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Możliwe płytki skrawające (Typ)

TC .. 1102 ..

Masa (ciężar) (WT)

0,045 kg

Masa (ciężar) (D7)

0,045 kg

Numer normy cechy rzeczowej (NSM)

DIN4000-175

Kąt padania (E1)

90 °

Kodowanie złącza płytki skrawającej (J41)

ISO$TC1102003****04

Oznaczenie płytki skrawającej (J42)

TCMT 2(1.5)1

Min. średnica skrawania (D_{c min})

40 mm

Pozostała ilość doszlifowania (B5)

50 mm

Długość całkowita (l₁)

50 mm

Identyfikator obrazu (BLD)

6

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Proces obróbki (J8)

DDI

Szerokość funkcjonalna (A2)

14 mm

Długość funkcjonalna (A3)

50 mm

Wysokość chwytu (C4)

15 mm

Wysokość funkcjonalna (A4)

10 mm

Szerokość użytkowa (f)

14 mm

Typ montażu, po stronie maszyny (C11)

KKH

Długość śruby regulacyjnej (G10)

8 mm

Odstęp otworu 1 (G4)

20 mm

Średnica otworu mocującego (G6)

7 mm

Kąt otworu do mocowania (G7)

20 °

Średnica chwytu (d₈)

7 mm

Odstęp oprawki (l₁₃)

20 mm

Rozmiar montażowy, po stronie maszyny (C2)

010R

Wysokość otworu do mocowania (G8)

5 mm

Kodowanie złącza, po stronie maszyny (J6)

KKH01C010R

Wysokość (h)

15 mm

Wysokość centrum (h₁)

10 mm

Wysokość otworu mocującego (t)

5 mm

Długość głowicy (B1)

17 mm

Szerokość chwytu (C8)

11 mm

Szerokość chwytu (B)

11 mm

Długość zamocowania (l₅)

33 mm

Identyfikujący numer zamówienia (J21)

STFCR10CA-11

Oznaczenie narzędzia (Oznaczenie)

STFCR10CA-11
