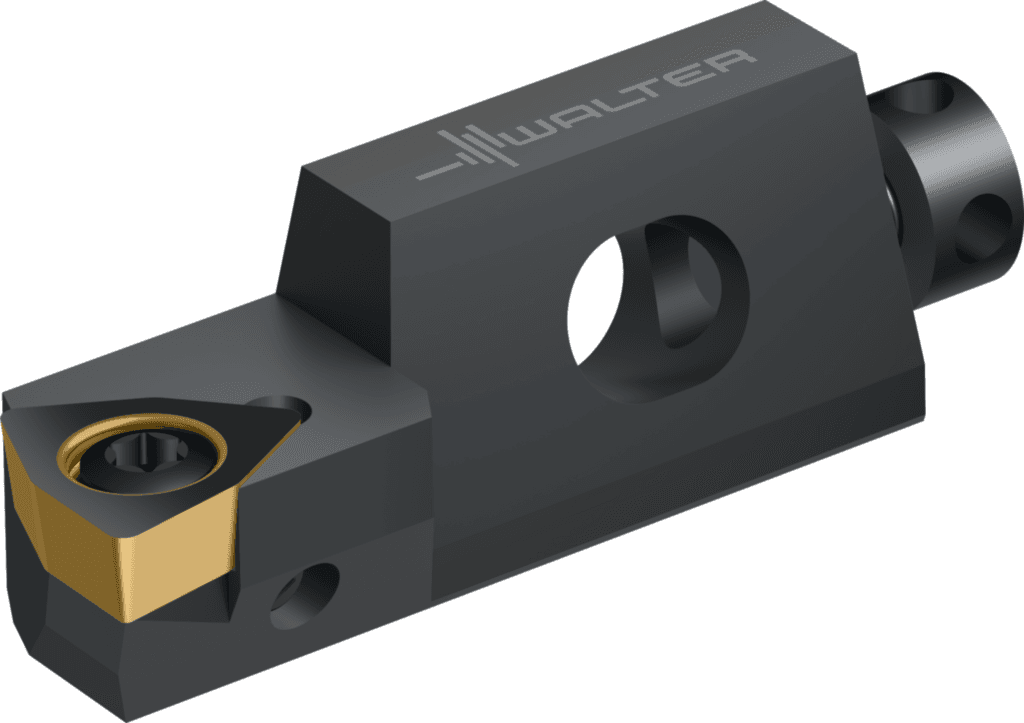

SWFCR10CA-06

1 032.36 PLN

Walter

5007881

Kasety wg ISO SWFC...CA

Dostępność

Standardowe narzędzia w magazynie

Wersja narzędzia (H4)

S

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (C12)

1

Rodzaj oprawki, po stronie maszyny (C15)

5

Kierunek skrawania (F1)

R

Wersja oprawki, po stronie maszyny (C14)

8

Rodzaj mocowania płytki skrawającej (F5)

S

Norma (J1)

-

Kąt naroża płytki skrawającej (E3)

80 °

Numer normy cechy rzeczowej (NSM)

DIN4000-175

Kąt padania (E1)

90 °

Masa (ciężar) (WT)

0,038 kg

Masa (ciężar) (D7)

0,038 kg

Min. średnica skrawania (D_{c min})

40 mm

Pozostała ilość doszlifowania (B5)

50 mm

Długość całkowita (l₁)

50 mm

Identyfikator obrazu (BLD)

6

Zastosowanie

Toczenie

Forma oprawki (F2)

G

Kodowanie złącza płytki skrawającej (J41)

ISO$WC06T3003******

Oznaczenie płytki skrawającej (J42)

WCMT 3 (2.5) 2

Możliwe płytki skrawające (Typ)

WC .. 06T3 ..

Proces obróbki (J8)

DDI

Szerokość funkcjonalna (A2)

14 mm

Długość funkcjonalna (A3)

50 mm

Wysokość chwytu (C4)

15 mm

Wysokość funkcjonalna (A4)

10 mm

Szerokość użytkowa (f)

14 mm

Typ montażu, po stronie maszyny (C11)

KKH

Długość śruby regulacyjnej (G10)

8 mm

Odstęp otworu 1 (G4)

20 mm

Średnica otworu mocującego (G6)

7 mm

Kąt otworu do mocowania (G7)

20 °

Średnica chwytu (d₈)

7 mm

Odstęp oprawki (l₁₃)

20 mm

Rozmiar montażowy, po stronie maszyny (C2)

010R

Wysokość otworu do mocowania (G8)

5 mm

Kodowanie złącza, po stronie maszyny (J6)

KKH01C010R

Wysokość (h)

15 mm

Wysokość centrum (h₁)

10 mm

Wysokość otworu mocującego (t)

5 mm

Długość głowicy (B1)

17 mm

Szerokość chwytu (C8)

11 mm

Identyfikujący numer zamówienia (J21)

SWFCR10CA-06

Szerokość chwytu (B)

11 mm

Długość zamocowania (l₅)

33 mm

Oznaczenie narzędzia (Oznaczenie)

SWFCR10CA-06
