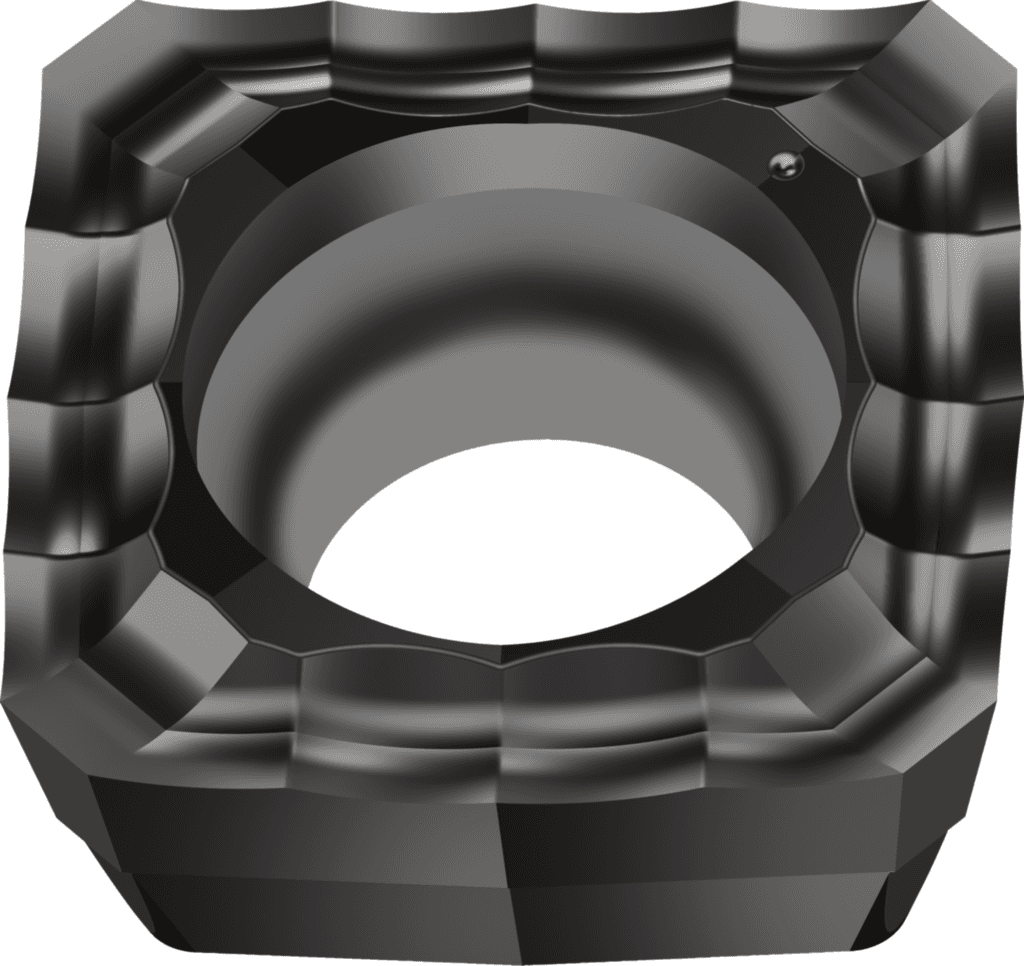

P2840S-5N-E77 WNN15

149.53 PLN

Walter

8087900

kwadratowe P284..

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Masa (ciężar) (WT)

0,007 kg

Kąt naroża płytki skrawającej (EPSR)

96 °

Średnica otworu mocującego (D1)

5,5 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Okrąg wpisany (IC)

12,7 mm

Wysokość krawędzi skrawającej (S)

4,76 mm

Grubość płytki (S1)

4,76 mm

Norma (STDNO)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Okrąg wpisany (B3)

12,7 mm

Wysokość krawędzi skrawającej (C1)

4,76 mm

Kąt natarcia (D7)

15 °

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Grubość płytki (G4)

4,76 mm

Rodzaj mocowania (G5)

3

Średnica otworu mocującego (G6)

5,5 mm

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Proces obróbki (J8)

BVB

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Masa (ciężar) (D75)

0,007 kg

Wykonanie ostrza (E41)

S

Klasa tolerancji (TC)

G

Klasa tolerancji (G1)

G

Liczba krawędzi tnących (CEDC)

4

Wersja płytki skrawającej (HAND)

R

Identyfikator obrazu (BLD)

2

Wersja płytki skrawającej (F1)

R

Liczba możliwości wykorzystania (F2)

4

Długość krawędzi (L)

12,7 mm

Długość krawędzi (B1)

12,7 mm

Długość krawędzi skrawającej (l)

12,7 mm

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

11 °

Główne zastosowanie

N

Główny kąt przyłożenia (α)

11 °

Pokrycie / powierzchnia (COATING)

TiAlN

Pokrycie / powierzchnia (H5)

TiAlN

Zastosowanie

Wiercenie

Wykonanie ostrza (CECC)

S

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Wielkość (Wielkość)

5

Kąt naroża płytki skrawającej (A1)

96 °

Nazwa produktu (J22)

519

Zawarty kąt płytki skrawającej (ε)

96 °

Grubość płytki (s)

4,8 mm

Długość faz naroży (BCH)

0,8 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$P28405$$3RB

Kodowanie złącza, po stronie maszyny (J6)

WR$$P28405$$3RB

Oznaczenie wg normy (J11)

P2840S

Łamacz wiórów, oznaczenie producenta (E9)

E77

Identyfikator obrazu (TSYC)

P2840S-E77

Oznaczenie materiału skrawającego producenta (GRADE)

WNN15

Oznaczenie materiału skrawającego producenta (H3)

WNN15

Identyfikujący numer zamówienia (J21)

P2840S-5N-E77 WNN15

Oznaczenie narzędzia (Oznaczenie)

P2840S-5N-E77 WNN15
