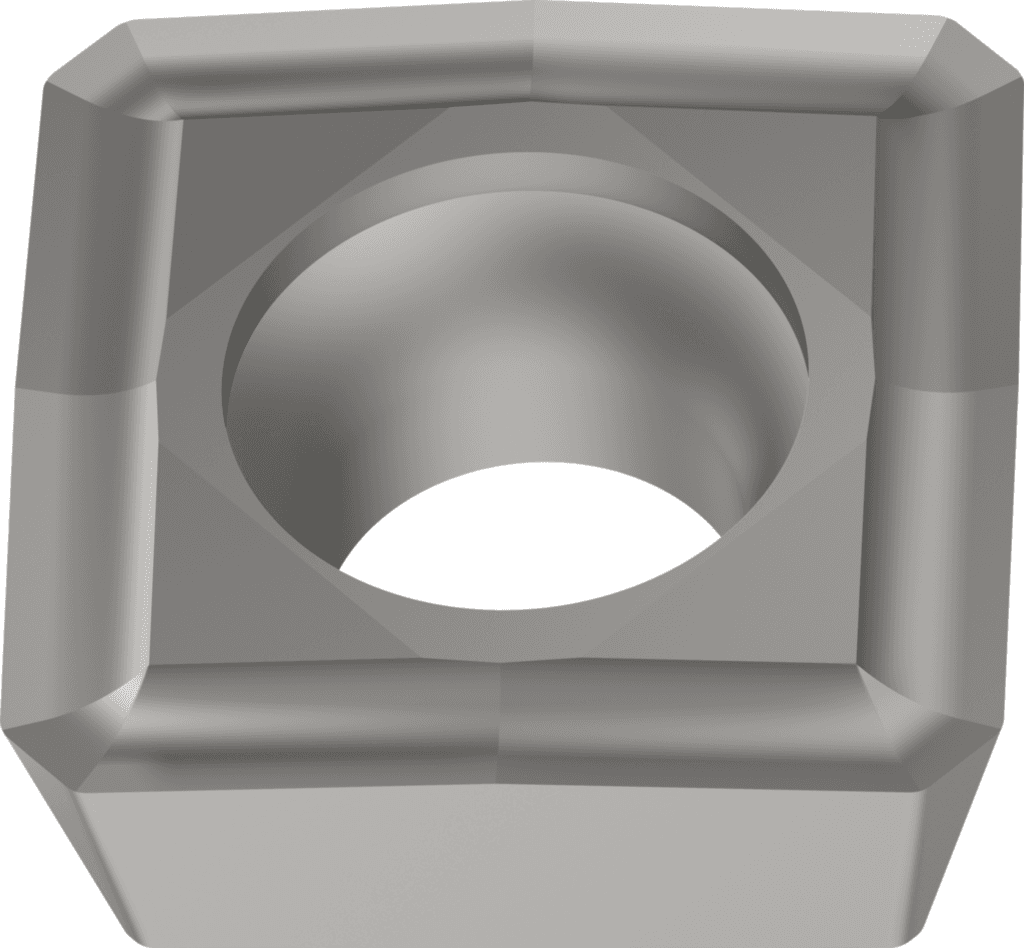

P2841S-1N-E57 WXP40

96.53 PLN

Walter

7487819

kwadratowe P284..

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Okrąg wpisany (IC)

6,35 mm

Kąt naroża płytki skrawającej (EPSR)

90 °

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Norma (STDNO)

-

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Proces obróbki (J8)

BVB

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / M

Średnica otworu mocującego (D1)

2,8 mm

Wysokość krawędzi skrawającej (S)

2,38 mm

Grubość płytki (S1)

2,38 mm

Masa (ciężar) (WT)

0,001 kg

Okrąg wpisany (B3)

6,35 mm

Wysokość krawędzi skrawającej (C1)

2,38 mm

Masa (ciężar) (D75)

0,001 kg

Grubość płytki (G4)

2,38 mm

Średnica otworu mocującego (G6)

2,8 mm

Wykonanie ostrza (E41)

S

Liczba krawędzi tnących (CEDC)

4

Wersja płytki skrawającej (HAND)

R

Długość krawędzi (L)

6,35 mm

Kąt naroża płytki skrawającej (A1)

90 °

Długość krawędzi (B1)

6,35 mm

Identyfikator obrazu (BLD)

2

Wersja płytki skrawającej (F1)

R

Liczba możliwości wykorzystania (F2)

4

Długość krawędzi skrawającej (l)

6,35 mm

Zastosowanie

Wiercenie

Wykonanie ostrza (CECC)

S

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

14 °

Główny kąt przyłożenia (α)

14 °

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Pokrycie / powierzchnia (COATING)

TiCN

Pokrycie / powierzchnia (H5)

TiCN

Kąt natarcia (D7)

13 °

Zawarty kąt płytki skrawającej (ε)

90 °

Wielkość (Wielkość)

1

Grubość płytki (s)

2,4 mm

Oznaczenie wg normy (J11)

P2841S

Nazwa produktu (J22)

519

Długość faz naroży (BCH)

0,5 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$P28401$$3RB

Kodowanie złącza, po stronie maszyny (J6)

WR$$P28401$$3RB

Oznaczenie materiału skrawającego producenta (GRADE)

WXP40

Oznaczenie materiału skrawającego producenta (H3)

WXP40

Łamacz wiórów, oznaczenie producenta (E9)

E57

Identyfikator obrazu (TSYC)

P2841S - E57

Identyfikujący numer zamówienia (J21)

P2841S-1N-E57 WXP40

Oznaczenie narzędzia (Oznaczenie)

P2841S-1N-E57 WXP40
