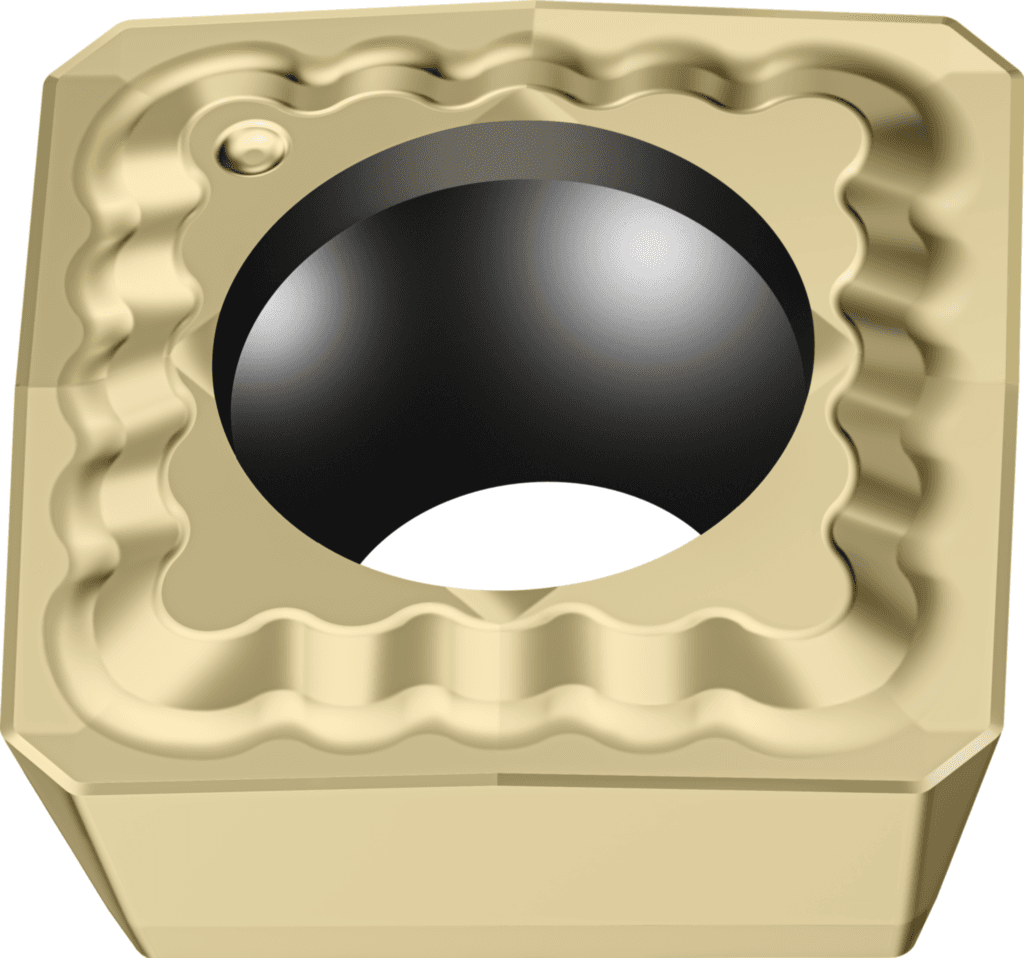

P2841S-2N-A57 WSP45G

108.29 PLN

Walter

7969065

kwadratowe P284..

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Masa (ciężar) (WT)

0,002 kg

Kąt naroża płytki skrawającej (EPSR)

90 °

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Norma (STDNO)

-

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Proces obróbki (J8)

BVB

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / M / S

Wykonanie ostrza (E41)

S

Masa (ciężar) (D75)

0,002 kg

Liczba krawędzi tnących (CEDC)

4

Wersja płytki skrawającej (HAND)

R

Kąt naroża płytki skrawającej (A1)

90 °

Identyfikator obrazu (BLD)

2

Wersja płytki skrawającej (F1)

R

Liczba możliwości wykorzystania (F2)

4

Średnica otworu mocującego (D1)

3,4 mm

Wysokość krawędzi skrawającej (S)

3,18 mm

Grubość płytki (S1)

3,18 mm

Wysokość krawędzi skrawającej (C1)

3,18 mm

Grubość płytki (G4)

3,18 mm

Średnica otworu mocującego (G6)

3,4 mm

Kąt natarcia (D7)

0 °

Zastosowanie

Wiercenie

Wykonanie ostrza (CECC)

S

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

14 °

Główny kąt przyłożenia (α)

14 °

Pokrycie / powierzchnia (COATING)

TiAlN+Al2O3+(ZrN)

Pokrycie / powierzchnia (H5)

TiAlN+Al2O3+(ZrN)

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Łamacz wiórów, oznaczenie producenta (E9)

A57

Zawarty kąt płytki skrawającej (ε)

90 °

Okrąg wpisany (IC)

7,8 mm

Długość krawędzi (L)

7,8 mm

Długość krawędzi (B1)

7,8 mm

Okrąg wpisany (B3)

7,8 mm

Długość krawędzi skrawającej (l)

7,8 mm

Wielkość (Wielkość)

2

Oznaczenie wg normy (J11)

P2841S

Nazwa produktu (J22)

519

Długość faz naroży (BCH)

0,6 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$P28402$$3RB

Kodowanie złącza, po stronie maszyny (J6)

WR$$P28402$$3RB

Grubość płytki (s)

3,2 mm

Oznaczenie materiału skrawającego producenta (GRADE)

WSP45G

Oznaczenie materiału skrawającego producenta (H3)

WSP45G

Identyfikator obrazu (TSYC)

P2841S - A57

Identyfikujący numer zamówienia (J21)

P2841S-2N-A57 WSP45G

Oznaczenie narzędzia (Oznaczenie)

P2841S-2N-A57 WSP45G
