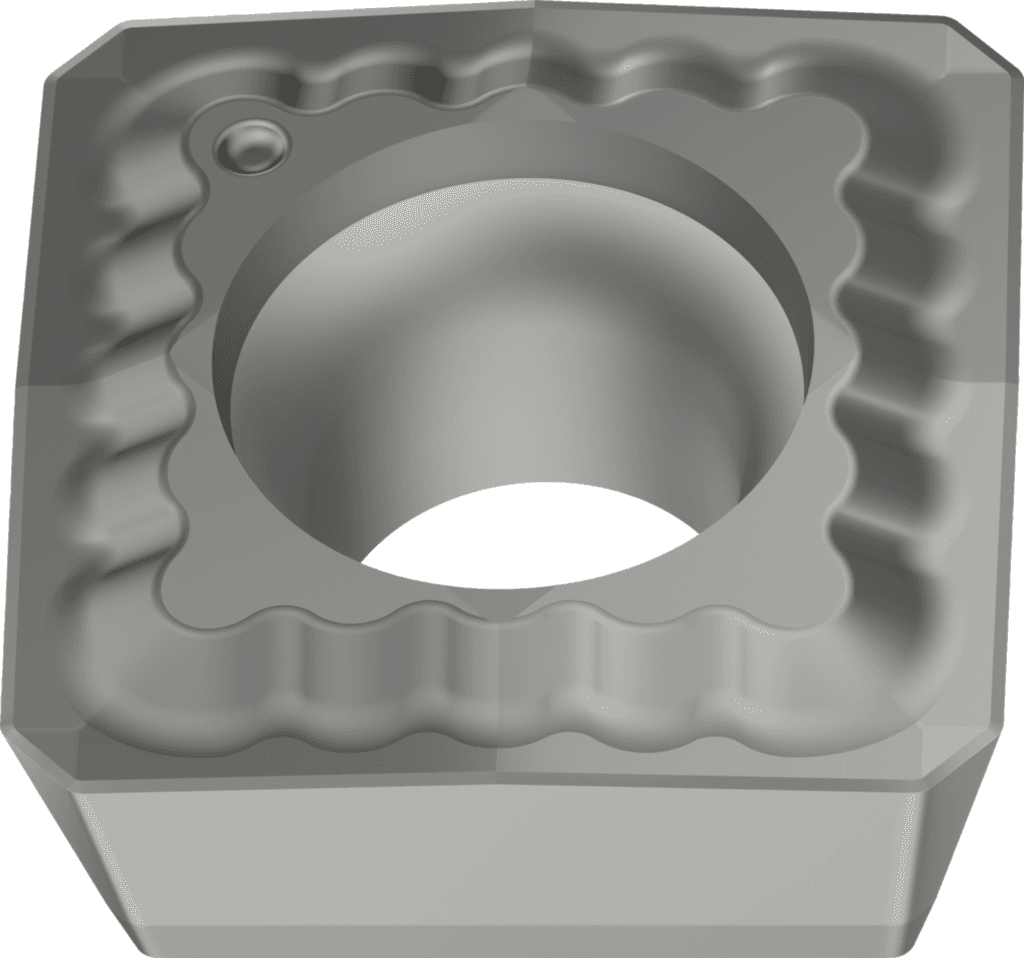

P2841S-3N-A57 WXP40

96.53 PLN

Walter

7487814

kwadratowe P284..

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Kąt obrotu phi (PHI)

0 °

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Norma (J1)

-

Kąt naroża płytki skrawającej (EPSR)

96 °

Masa (ciężar) (WT)

0,004 kg

Oznaczenie normy materiału skrawającego, główne zastosowanie (GRDPRIO)

-

Norma (STDNO)

-

Klasa tolerancji (TC)

M

Wersja i liczba wyposażonych naroży krawędzi skrawającej (TCE)

S

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

0 mm

Opcja producenta oznaczenia łamacza wiórów (E6)

1

Klasa tolerancji (G1)

M

Rodzaj mocowania (G5)

3

Oznaczenie normy materiału skrawającego, główne zastosowanie (H11)

-

Wersja i liczba wyposażonych naroży krawędzi skrawającej (H6)

S

Proces obróbki (J8)

BVB

Numer normy cechy rzeczowej (NSM)

DIN4000-76

Główne zastosowanie

P / M

Średnica otworu mocującego (D1)

4,4 mm

Wysokość krawędzi skrawającej (S)

3,97 mm

Grubość płytki (S1)

3,97 mm

Wysokość krawędzi skrawającej (C1)

3,97 mm

Grubość płytki (G4)

3,97 mm

Średnica otworu mocującego (G6)

4,4 mm

Masa (ciężar) (D75)

0,004 kg

Wykonanie ostrza (E41)

S

Liczba krawędzi tnących (CEDC)

4

Wersja płytki skrawającej (HAND)

R

Identyfikator obrazu (BLD)

2

Wersja płytki skrawającej (F1)

R

Liczba możliwości wykorzystania (F2)

4

Normalny kąt przyłożenia, główna krawędź skrawająca (A2)

11 °

Kąt natarcia (D7)

0 °

Główny kąt przyłożenia (α)

11 °

Zastosowanie

Wiercenie

Wykonanie ostrza (CECC)

S

Okrąg wpisany (IC)

9,52 mm

Okrąg wpisany (B3)

9,52 mm

Liczba krawędzi skrawających (Ilość płyt. skraw.)

4

Długość krawędzi (L)

9,52 mm

Długość krawędzi (B1)

9,52 mm

Długość krawędzi skrawającej (l)

9,52 mm

Pokrycie / powierzchnia (COATING)

TiCN

Pokrycie / powierzchnia (H5)

TiCN

Łamacz wiórów, oznaczenie producenta (E9)

A57

Grubość płytki (s)

4 mm

Wielkość (Wielkość)

3

Kąt naroża płytki skrawającej (A1)

96 °

Oznaczenie wg normy (J11)

P2841S

Nazwa produktu (J22)

519

Zawarty kąt płytki skrawającej (ε)

96 °

Długość faz naroży (BCH)

0,8 mm

Kodowanie złącza płytki skrawającej (IIC)

WR$$P28403$$3RB

Kodowanie złącza, po stronie maszyny (J6)

WR$$P28403$$3RB

Oznaczenie materiału skrawającego producenta (GRADE)

WXP40

Oznaczenie materiału skrawającego producenta (H3)

WXP40

Identyfikator obrazu (TSYC)

P2841S - A57

Identyfikujący numer zamówienia (J21)

P2841S-3N-A57 WXP40

Oznaczenie narzędzia (Oznaczenie)

P2841S-3N-A57 WXP40
