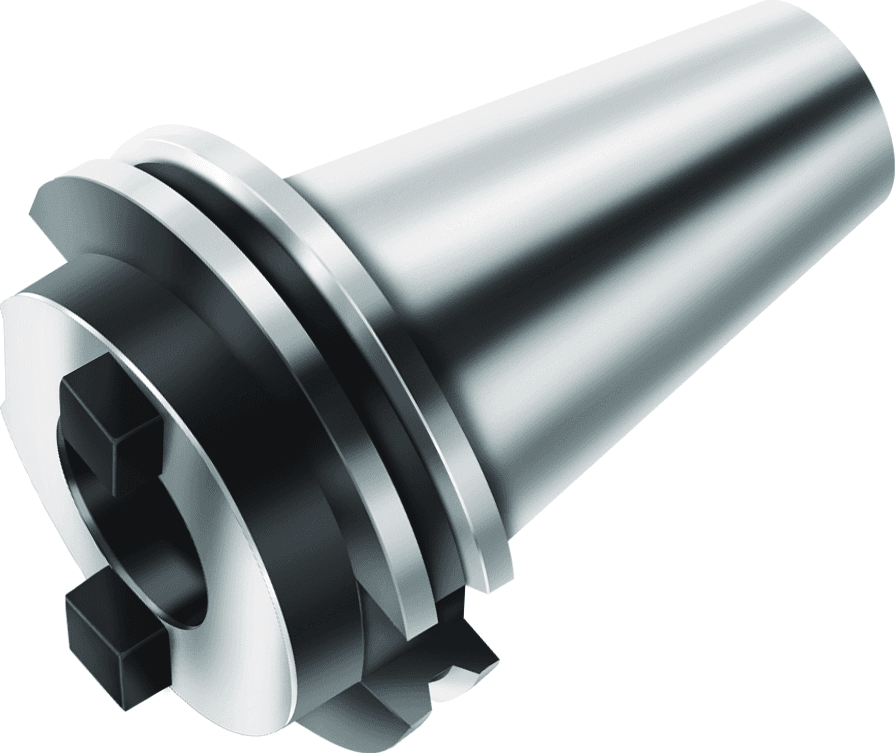

A100M.2.40.030.40

2 128.59 PLN

Walter

5006964

Master DIN 69871-1 AD

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Średnia oprawki, po stronie maszyny (C3)

40 mm

Forma oprawki, po stronie obrabianego przedmiotu (C52)

1

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Rozmiar montażowy, po stronie maszyny (C2)

400

Dokładność po stronie maszyny (CUBPMS)

C

Typ formy Strona elementu obrabianego (FMT)

INT

Rozmiar montażowy, po stronie maszyny (CZCMS)

400

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Długość funkcjonalna (LF)

30 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-30 mm

Długość funkcjonalna (B71)

30 mm

Długość użytkowa (l₄)

30 mm

Długość wspornika (LPR)

30 mm

Długość wspornika (B3)

30 mm

Prędkość obrotowa, maks. (D6)

12000 1/min

Forma montażowa, po stronie maszyny (C12)

11

Ciężar (WT)

0,94 kg

Prędkość obrotowa, maks. (RPMX)

12000 1/min

Zastosowanie

Wstrzymanie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Liczba otworów (G35)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-89

średnica korpusu (BD)

mm

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

NCT

Typ oprawki, po stronie obrabianego przedmiotu (C51)

NCT

Norma (J1)

DIN 4000-89 KENNZAHL

Typ montażu, po stronie maszyny (CCTMS)

SKG

Typ montażu, po stronie maszyny (C11)

SKG

Rozmiar gwintu oprawki, po stronie maszyny (C13)

M16

Bolec dociągający, wielkość gwintu (d₁₃)

M16

Długość trzonka (LS)

68,4 mm

Średnica powierzchni styku po stronie obrabiarki (A4)

63,55 mm

Długość trzonka (C4)

68,4 mm

Kod wielkości połączenia (d₁)

SK40

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

400

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

400

średnica korpusu (A1)

40 mm

Oznaczenie kształtu, numer normy (J11)

C

Kodowanie złącza, po stronie maszyny (CCMS)

SKG11C0400

Kodowanie złącza, po stronie maszyny (J6)

SKG11C0400

Długość średnicy zewnętrznej 1 (B1)

10,9 mm

Pozostała ilość doszlifowania (OAL)

98,4 mm

Pozostała ilość doszlifowania (B4)

98,4 mm

Masa (ciężar) (D7)

0,938 kg

Masa (ciężar) (WT)

0,938 kg

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

NCT01C0400****

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

NCT01C0400****

Wersja (Wersja)

C

Kod wielkości połączenia (d₁₁)

NCT 40

Identyfikator obrazu (BLD)

508122

Forma montażowa, po stronie maszyny (CCFMS)

11

Identyfikator obrazu (TSYC)

A100M.2

Nazwa produktu (J22)

460

Identyfikujący numer zamówienia (J21)

A100M.2.40.030.40

Oznaczenie narzędzia (Oznaczenie)

A100M.2.40.030.40
