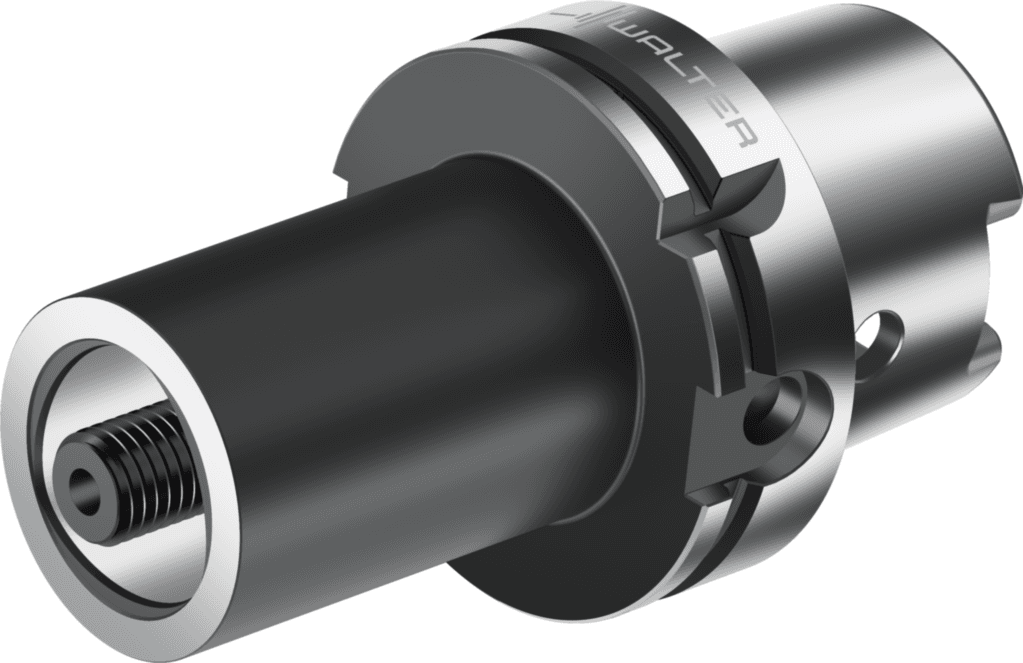

Master HSK DIN 69893-1 A HA06-C4-040-080

3 150.31 PLN

Walter

8463579

Master HSK DIN 69893-1 A AB584-HSK-MASTER • metryczny • d1=63 • d11=C4 Narzędzie Wyważone konstrukcyjnie;Modułowa budowa;HA06-C... do HSK-A 63;HA10-C... do HSK-A 100;Oprawka wzorcowa HSK-A na Walter Capto™;Aktualizacja zgodnie z ISO12164-1 z otworem na nośnik danych Zastosowanie Obszary zastosowania: produkcja narzędzi i form, przemysł lotniczy i astronautyczny, przemysł energetyczny ;Możliwość zastosowania w centrach obróbczych, maszynach tokarskich oraz wielozadaniowych;Toczenie, wiercenie i frezowanie;Obszary zastosowania: Przemysł motoryzacyjny, przemysł ogólno-maszynowy, itd. Korzyści Możliwość zastosowania na wszystkich typach maszyn (centra obróbcze, tokarki itd.);Stabilność, sztywność i elastyczność w jednym systemie;Wysokie bezpieczeństwo procesu dzięki stabilnemu systemowi;Wymaga minimalnego przygotowania ze względu na fabryczne wyważenie konstrukcyjne Interfejs Walter Capto™ C3–C8;HSK-A

Dostępność

Standardowe narzędzia w magazynie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (KAP)

0 °

Kąt obrotu rho (RHO)

0 °

Identyfikator firmy (J3)

W

Forma montażowa, po stronie maszyny (CCFMS)

1

Jednostka akwizycji (CUB)

C

Kąt obrotu phi (PHI)

0 °

Forma montażowa, po stronie maszyny (C12)

1

Wersja oprawki, po stronie maszyny (C14)

9

Rodzaj oprawki, po stronie maszyny (C15)

5

Wersja oprawki, po stronie obrabianego przedmiotu (C54)

9

Rodzaj oprawki, po stronie obrabianego przedmiotu (C55)

5

Wersja narzędzia (BMC)

S

Wyjście środka chłodząco-smarującego (H22)

1

Wejście środka chłodząco-smarującego (CNSC)

1

Odległość XZ płaszczyzna XZ Strona obrabianego elementu (XZWD)

0 mm

Odległość Płaszczyzna YZ Strona obrabianego elementu (YZWD)

0 mm

Wejście środka chłodząco-smarującego (H21)

1

Wyjście środka chłodząco-smarującego (CXSC)

1

Długość funkcjonalna (B71)

80 mm

Rozmiar montażowy, po stronie maszyny (C2)

630

Długość użytkowa (l₄)

80 mm

Dokładność po stronie maszyny (CUBPMS)

C

Typ formy Strona elementu obrabianego (FMT)

INT

Jednostka akwizycji Dokładność Strona elementu obrabianego (CUBPWS)

C

Rozmiar montażowy, po stronie maszyny (CZCMS)

630

Pozostała ilość doszlifowania (OAL)

112 mm

Długość funkcjonalna (LF)

80 mm

Odległość XY Płaszczyzna XY Strona obrabianego elementu (XYWD)

-80 mm

Średnia oprawki, po stronie maszyny (C3)

63 mm

Długość wspornika (B3)

80 mm

Długość wspornika (LPR)

80 mm

Długość trzonka (LS)

32 mm

Długość trzonka (C4)

32 mm

Masa (ciężar) (WT)

0,94 kg

Masa (ciężar) (D7)

0,94 kg

Ciężar (WT)

0,94 kg

Prędkość obrotowa, maks. (RPMX)

20500 1/min

Prędkość obrotowa, maks. (D6)

20500 1/min

Zastosowanie

Wstrzymanie

Pozycja kąta, oprawka, po stronie obrabianego przedmiotu (E2)

0 °

Liczba otworów (G35)

1

Numer normy cechy rzeczowej (NSM)

DIN4000-89

Średnica powierzchni styku po stronie obrabiarki (A4)

63 mm

średnica korpusu (BD)

mm

Oznaczenie kształtu, numer normy (J11)

A

Typ oprawki, po stronie obrabianego przedmiotu (C51)

CCS

Norma (J1)

ISO26623-2

Wymiary oprawki po stronie obrabianego przedmiotu (CZCWS)

400

Wymiary oprawki po stronie obrabianego przedmiotu (C6)

400

Kodowanie złącza, po stronie maszyny (CCMS)

HSK01C0630

Typ montażu, po stronie maszyny (CCTMS)

HSK

Typ montażu, po stronie maszyny (C11)

HSK

Kodowanie złącza, po stronie maszyny (J6)

HSK01C0630

Kod wielkości połączenia (d₁)

HSK-A63

długość użytkowa (l₁₆)

54 mm

Pozostała ilość doszlifowania (B4)

112 mm

średnica korpusu (A1)

40 mm

Forma oprawki, po stronie obrabianego przedmiotu (CCFWS)

3

Typ oprawki, po stronie obrabianego przedmiotu (CCTWS)

CCS

Identyfikator obrazu (TSYC)

AB584-HSK-MASTER

Identyfikator obrazu (BLD)

504107

Forma oprawki, po stronie obrabianego przedmiotu (C52)

3

Nazwa produktu (J22)

8271

Kodowanie złącza, po stronie obrabianego przedmiotu (CCWS)

CCS03C0400****

Kodowanie złącza, po stronie obrabianego przedmiotu (J4)

CCS03C0400****

Kod wielkości połączenia (d₁₁)

C4

Długość średnicy zewnętrznej 1 (B1)

54 mm

Identyfikujący numer zamówienia (J21)

HA06-C4-040-080

Oznaczenie narzędzia (Oznaczenie)

HA06-C4-040-080
